OBD OBDII Erkek - BMW OBD2 Kadın ve OBD2 Kadın Bölünmüş Y Kablosu
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| OBD2 erkek fiş pimleri: | bakır, nikel kaplama veya altın kaplama | OBD2 dişi konnektörün terminalleri: | bakır, nikel kaplama veya altın kaplama |
|---|---|---|---|
| BMW OBD2 dişi konnektör: | orijinalin eşdeğeri | Ortak OBD2 dişi konnektör: | standart, KET terminalleri ile |
| OBD2 erkek fişinin aşırı kalıbı: | Düz | OBD2 dişi konnektörün aşırı kalıbı: | Düz |
| Vurgulamak: | OBDII Y ayırıcı,BMW OBD2 Y kablosu,BMW J1962 Y kablosu |
||
OBD OBDII Erkek - BMW OBD2 Kadın ve OBD2 Kadın Bölünmüş Y Kablosu
Şartname
| OBD2 erkek fiş | standart |
| OBD2 erkek fiş pimleri | bakır, nikel kaplama veya altın kaplama |
| OBD2 erkek fişinin aşırı kalıbı | Düz |
| BMW OBD2 dişi konnektör | orijinalin eşdeğeri |
| Ortak OBD2 dişi konnektör | standart |
| OBD2 dişi konnektörlerin terminalleri | KET marka, bakır, nikel kaplama veya altın kaplama |
| OBD2 dişi konnektörün aşırı kalıbı | Düz |
| Aşırı kalıplanmış parçanın malzemesi | PVC |
| Kablo şekli | yuvarlak |
| Tel | 26AWG, saf bakır |
| OBD2 erkek ve dişi konektörlerin malzemesi | PA66 |
| Pin ataması veya pin out | özelleştirilmiş |
| Kablo uzunluğu | özelleştirilmiş |
| Kontak direnci | 3 ohm maks. |
| Yalıtım direnci | 5M ohm min. |
| Çalışma sıcaklığı | -25℃ ~ +85℃ |
| Test yapmak | %100 açık, kısa devre ve kayıp kablo testi |
| Test Voltajı | DC300V 5M ohm/10ms |
| Garanti | 1 yıl |

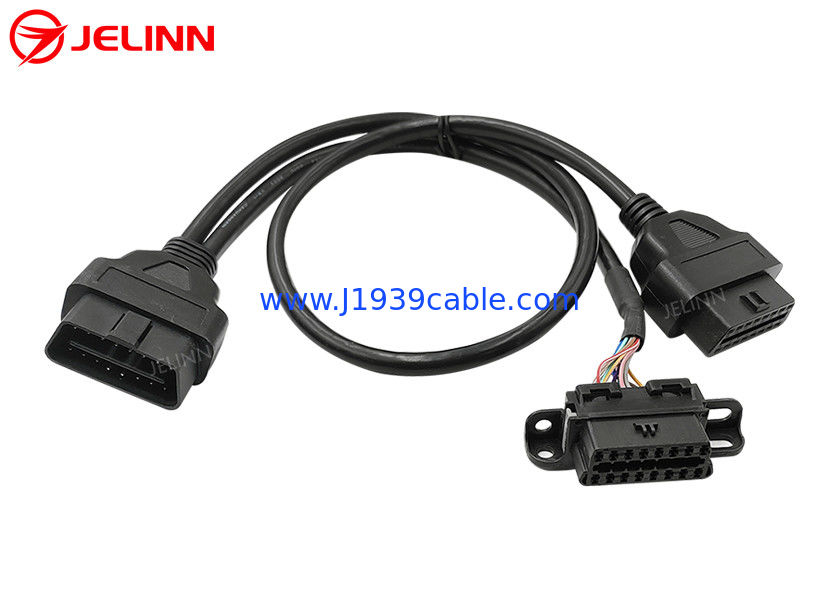

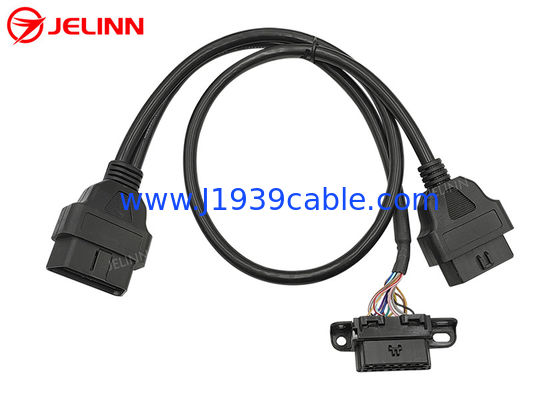

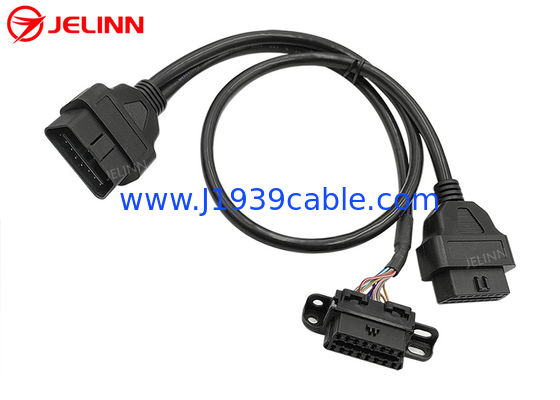

Bu, bir OBD2 erkek fişinin 3 ucu, bir yedek BMW OBD2 dişi konektörü ve ortak bir OBD2 dişi konektörü olan bir Y kablosudur.
16-Pin OBD2 OBDII dişi ve erkek konnektörlerin uçlarındaki aşırı kalıplanmış plastik enjeksiyon kısmı kablonun düz çıkmasını sağlar.
Pin ataması veya pin out
Pin ataması veya pin çıkışı şu şekilde olabilir:
| OBD2 erkek fiş | BMW OBD2 dişi konnektör | ortak OBD2 dişi konnektör |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Bu pin çıkışına gelince, her iki yuvarlak kablodaki siyah teller OBD2 OBDII erkek ve dişi konnektörlerin Pin 4'üne bağlanır.Kablolu 8 pin vardır, bu nedenle OBD2 erkek fişinden ortak OBD2 dişi konektöre giden yuvarlak kabloda 8 adet 26AWG tel vardır.OBD2 erkek fişinin BMW dişi konektörüne tüm 16 pimi kabloludur, bu nedenle OBD2 erkek fişinden BMW OBD2 dişi konektöre giden kabloda 16 adet 26AWG tel vardır.
Pin ataması veya pin çıkışı şu şekilde de olabilir:
| OBD2 erkek fiş | BMW OBD2 dişi konnektör | ortak OBD2 dişi konnektör |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Bu pin çıkışına gelince, OBD2 OBD erkek ve dişi konnektörlerin 16 pininin tamamı kablolanmıştır, bu nedenle her iki yuvarlak kabloda 16 adet 26AWG tel vardır.
Uygulama
Bu Y kablosu bağlamak için kullanılır telematik, IoV cihazları, filo yönetim cihazları, OBD2 GPS izleyicileri, ECU ayarlama araçları veya araçların OBD2 dişi teşhis portlarına araç performansı ayarlama araçları.
Bu OBD2 OBDII Y Kablosu, birden fazla telematik veya IoV cihazının bağlantı noktasının yeniden konumlandırılmasına veya bağlanmasına izin verir.Orijinal BMW OBD2 dişi teşhis portunu, gerekirse aletlerle orijinal konumundan çıkarın ve ardından bu OBD2 Y kablosunun ucundaki OBD2 erkek fişini orijinal BMW OBD2 dişi teşhis portuna takın.Y uçlarının bir ucundaki yedek BMW OBD2 dişi konnektörünü arabadaki OBD2 dişi teşhis portunun orijinal konumuna geri takın.Ardından, Y uçlarının diğer ucundaki ortak OBD2 dişi konektöre bir telematik veya IoV cihazı bağlayabilirsiniz.Orijinal konumuna kurulan OBD2 dişi konektöre başka bir telematik veya ayar cihazı da bağlayabilir veya bu OBD2 dişi konektörü gelecekte tanı amaçlı kullanım için hazır bırakabilirsiniz.Yedek BMW OBD2 dişi konektörü hazır bırakırsanız ve ardından ortak OBD2 dişi konektöre bağlı telematik veya IoV cihazını gizlerseniz, paneli açmadan bu cihazları kurduğunuzu kimse bilmeyecek.
bir soruşturma gönderme
Web sitemizde OBD2 OBDII, J1939 veya J1708 kablolarını, adaptörlerini veya konektörlerini bulamadıysanız veya aramaya zamanınız yoksa, hangi OBD2 OBDII, J1939 veya J1708 kablolarını, adaptörlerini veya konektörlerini bize bildirmekten çekinmeyin. dan gerekli bir soruşturma göndermek(Eğer bir fotoğrafınız varsa, lütfen soruşturmaya ekleyin).Ayrıca herhangi bir OBD2 OBDII, J1939 veya J1708 kablosunu, adaptörünü veya konektörünü sizin için özelleştirebiliriz.
