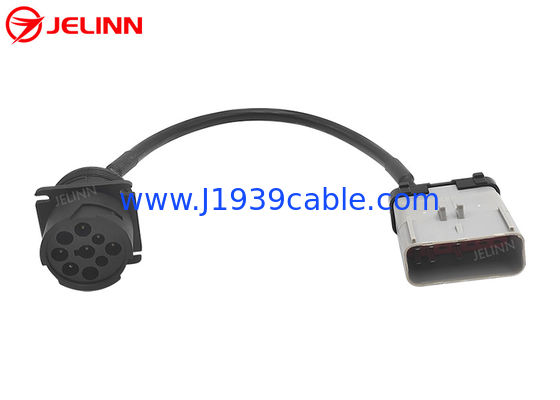

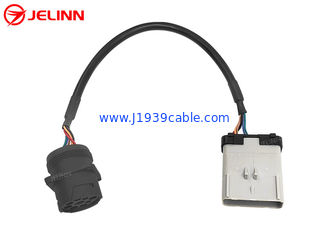

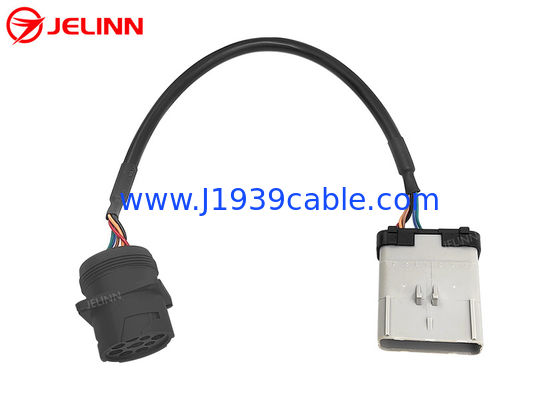

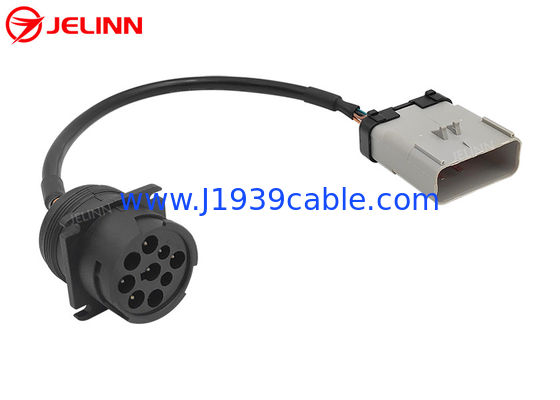

14 Pin RP1226 Erkekten Siyaha Tip 1 SAE Deutsch 9 Pin J1939 Dişi Kamyon ELD Kablosu
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| RP1226 erkek konnektör: | Aptiv 54201416 eşdeğeri | tel: | 20AWG, saf bakır |
|---|---|---|---|
| J1939 dişi priz: | Deutsch HD10-9-1939P eşdeğeri | J1939 dişi fiş tipi: | Tip 1 |
| Test yapmak: | %100 açık, kısa devre ve eksik tel testi | Pimler veya terminaller: | nikel kaplamalı veya altın kaplamalı bakır |
| Vurgulamak: | RP1226 - 9 pim,RP1226 ELD kablosu,RP1226 - J1939 |
||
14 Pin RP1226 Erkekten Siyaha Tip 1 SAE Deutsch 9 Pin J1939 Dişi Kamyon ELD Kablosu
Şartname
| RP1226 erkek konnektör | Aptiv 54201416 eşdeğeri |
| 9-Pinli J1939 dişi konnektör | Deutsch HD10-9-1939P eşdeğeri |
| 9-Pin J1939 dişi fiş tipi | Tip 1 |
| 9-Pin J1939 dişi fişin rengi | Siyah |
| Tel | 20AWG, saf bakır |
| RP1226 erkek konnektör malzemesi | PA66 + cam elyafı |
| malzemesi9 PimliJ1939 dişi fiş | PA66 + cam elyafı |
| Bağlantı şeması (bağlantı şeması) | özelleştirilmiş |
| Kablo uzunluğu | özelleştirilmiş |
| Pimler veya terminaller | nikel kaplamalı veya altın kaplamalı bakır |
| Kontak direnci | 3 ohm maks. |
| Yalıtım direnci | 5M ohm min. |
| Çalışma sıcaklığı | -25°C ~ +85°C |
| Test yapmak | %100 açık, kısa devre ve hatalı kablo testi |
| Test Gerilimi | DC300V 5M ohm/10ms |
| Garanti | 1 yıl |
Bağlantı şeması (bağlantı şeması)
Genel olarak konuşursak, bağlantı şeması (bağlantı şeması) aşağıdaki gibi olabilir.
Her konektörün 4 pimi kablolu.Kabloda 4 adet 20AWG tel bulunmaktadır.
| RP1226 erkek | Sinyal | 9-Pimli J1939 dişi |
| 8 | Zemin | A |
| 1 | Pil gücü | B |
| 2 | J1939, S-CAN yüksek | C |
| 9 | J1939,S-CAN düşük | D |
Bazen,bağlantı şeması (bağlantı şeması)ayrıca aşağıdaki gibi olsun.
Her konektörün 6 pimi kablolu.Kabloda 6 adet 20AWG tel bulunmaktadır.
| RP1226 erkek | Sinyal | 9-Pimli J1939 dişi |
| 8 | Zemin | A |
| 1 | Pil | B |
| 2 | J1939, S-CAN yüksek | C |
| 9 | J1939,S-CAN düşük | D |
| 6 | J1708, CAN yüksek | F |
| 13 | J1708, CAN düşük | G |
Bağlantı şeması (bağlantı şeması)ayrıca müşterilerin ihtiyaçlarına göre özelleştirilebilir.
Uygulama
TMC'ye (ATA Teknoloji ve Bakım Konseyi) Önerilen Uygulama RP1226 Mesajlaşma Standardizasyonuna göre, Kuzey Amerika'daki Kenworth, Peterbilt, Volvo, Mack ve Freightliner gibi bazı 2019 ve daha yeni ağır kamyonlar, sürücü tarafındaki kabinde bir Aksesuar Konnektörü ile donatılmıştır. ön panelin arkasında, sigorta panelinin yanında.Kamyon sahibi daha fazla bilgi için Kasa Yapım Kılavuzuna bakabilir.
J1939, CAN veya J1708'den veri gerektiren ELD (Elektronik Kayıt Cihazları), telematik cihazları veya diğer satış sonrası cihazlar bu RP1226 Aksesuar Konektörüne bağlanmalıdır.Aksi takdirde, bağlantılar garanti kapsamında olmayabilir.
9 pimli J1939 bağlantı noktasına sahip bir cihazın 14 pimli RP1226 Aksesuar Konnektörü ile donatılmış bir kamyona bağlanması gerekiyorsa, bu kablo gereklidir.
