RP1226 Gri 14 Pin Erkek - RP1226 Dişi Ve 16 Pin OBD2 OBDII Dişi Ayırıcı Y Kablosu
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| RP1226 erkek konnektör: | Aptiv 54201416 eşdeğeri | RP1226 dişi konnektör: | Aptiv 54201412 eşdeğeri |
|---|---|---|---|
| Kontak terminalleri: | nikel kaplamalı veya altın kaplamalı bakır | Kontak direnci: | maksimum 3 ohm |
| Yalıtım direnci: | 5M ohm min | Çalışma sıcaklığı: | -30°C ~ +100°C |
| Vurgulamak: | RP1226 - OBD2,RP1226 - OBD2 kablosu,RP1226 - OBD2 Y kablosu |
||

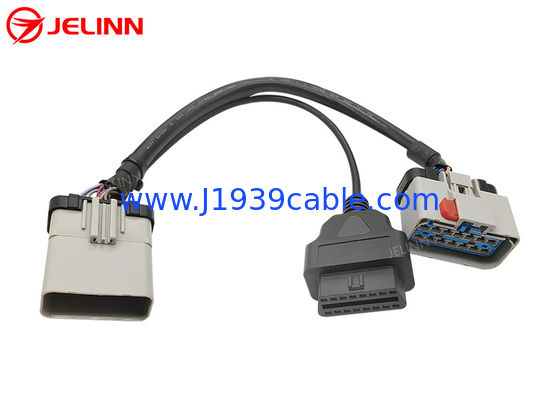

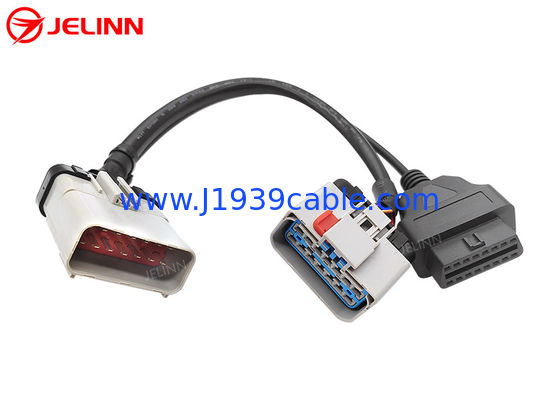

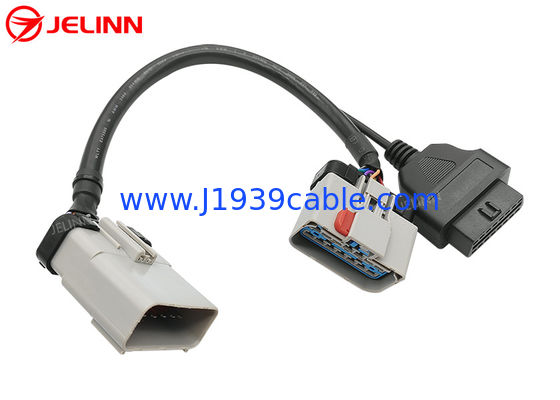

RP1226 Gri 14 Pin Erkek - RP1226 dişi ve 16 pin OBD2 OBDII dişi Splitter Y Kablosu
Şartname
| RP1226 erkek konnektör | Aptiv 54201416 eşdeğeri |
| RP1226 dişi konnektör | Aptiv 54201412 eşdeğeri |
| OBD2 dişi konnektör | Standart |
| Tel | 20AWG, saf bakır |
| RP1226 erkek konnektör malzemesi | PA66 + cam elyafı |
| malzemesiOBD2 dişi konnektör | PA66 + cam elyafı |
| Bağlantı şeması (bağlantı şeması) | özelleştirilmiş |
| Kablo uzunluğu | 33cm (13 inç) veya özelleştirilmiş |
| Pimler veya terminaller | nikel kaplamalı veya altın kaplamalı bakır |
| Kontak direnci | 3 ohm maks. |
| Yalıtım direnci | 5M ohm min. |
| Çalışma sıcaklığı | -30°C ~ +100°C |
| Test yapmak | %100 açık, kısa devre ve eksik tel testi |
| Garanti | 1 yıl |
Bağlantı şeması (bağlantı şeması)
Genel olarak konuşursak, bağlantı şeması (bağlantı şeması) aşağıdaki gibi olabilir.
RP1226 erkek konnektör ile RP1226 dişi konnektör arasındaki kablo kolu tamamen kablolanmıştır.Bu kablo kolunda 14 adet 20AWG tel bulunmaktadır.
OBD2 dişi konnektörünün 4 pimi kablolu.tamamen kablolu.RP1226 erkek konnektör ile OBD2 dişi konnektör arasındaki kablo kolunda 4 adet 20AWG tel bulunmaktadır.
| RP1226 erkek | RP1226 dişi | Sinyal | OBD2 dişi |
| 8 | 8 | Zemin | 4 veya 5 |
| 1 | 1 | Pil gücü | 16 |
| 2 | 2 | J1939, S-CAN yüksek | 6 |
| 9 | 9 | J1939,S-CAN düşük | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
Bazen,bağlantı şeması (bağlantı şeması)ayrıca aşağıdaki gibi olsun.
RP1226 erkek konnektör ile RP1226 dişi konnektör arasındaki kablo kolu tamamen kablolanmıştır.Bu kablo kolunda 14 adet 20AWG tel bulunmaktadır.
OBD2 dişi konnektörünün 6 pimi kablolu.tamamen kablolu.RP1226 erkek konnektör ile OBD2 dişi konnektör arasındaki kablo kolunda 6 adet 20AWG tel bulunmaktadır.
| RP1226 erkek | RP1226 dişi | Sinyal | OBD2 dişi |
| 8 | 8 | Zemin | 4 veya 5 |
| 1 | 1 | Pil | 16 |
| 2 | 2 | J1939, S-CAN yüksek | 6 |
| 9 | 9 | J1939,S-CAN düşük | 14 |
| 6 | 6 | J1708, CAN yüksek | 12 |
| 13 | 13 | J1708, CAN düşük | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
Bağlantı şeması (bağlantı şeması)ayrıca müşterilerin ihtiyaçlarına göre özelleştirilebilir.
Uygulama
TMC'ye (ATA Teknoloji ve Bakım Konseyi) Önerilen Uygulama RP1226 Mesajlaşma Standardizasyonuna göre, Kuzey Amerika'daki Kenworth, Peterbilt, Volvo, Mack ve Freightliner gibi bazı 2019 ve daha yeni ağır kamyonlar, sürücü tarafındaki kabinde bir Aksesuar Konnektörü ile donatılmıştır. ön panelin arkasında, sigorta panelinin yanında.Kamyon sahibi daha fazla bilgi için Kasa Yapım Kılavuzuna bakabilir.
J1939, CAN veya J1708'den veri gerektiren ELD (Elektronik Kayıt Cihazları), telematik cihazları veya diğer satış sonrası cihazlar bu RP1226 Aksesuar Konektörüne bağlanmalıdır.Aksi takdirde, bağlantılar garanti kapsamında olmayabilir.
OBD2 16 pimli bağlantı noktasına sahip bir cihazınız varsa ve bunu 14 pimli RP1226 Aksesuar Konektörü ile donatılmış bir kamyona bağlamak istiyorsanız, bu kablo gereklidir.
Kamyonda yalnızca bir adet RP1226 Aksesuar Konektörü vardır.OBD2 cihazı bağlandıktan sonra RP1226 Aksesuar Konnektörünü hazır tutmak isterseniz, bu ayırıcı Y kablosu iyi bir seçimdir.
