OBD2 OBD-II Erkek - Peugeot ve Citroen OBD2 Dişi ve OBD2 Dişi Y Kablosu

OBD2 OBD-II Erkek - Peugeot ve Citroen OBD2 Dişi ve OBD2 Dişi Y Kablosu

OBD2 OBD-II Male to Peugeot and Citroen OBD2 Female and OBD2 Female Y Cable
OBD2 OBD-II Male to Peugeot and Citroen OBD2 Female and OBD2 Female Y Cable OBD2 OBD-II Male to Peugeot and Citroen OBD2 Female and OBD2 Female Y Cable

Büyük resim :  OBD2 OBD-II Erkek - Peugeot ve Citroen OBD2 Dişi ve OBD2 Dişi Y Kablosu En iyi fiyat

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: OEM
Sertifika: RoHS
Model numarası: OBD2 OBDII
Ödeme & teslimat koşulları:
Min sipariş miktarı: 100'lü
Fiyat: Please email us for prices
Ambalaj bilgileri: PE torbalar ve sonra kartonları
Teslim süresi: 3-30 iş günü
Ödeme koşulları: T / T, Payoneer, Western Union, PayPal, L / C
Yetenek temini: 50.000 adet / ay
Detaylı ürün tanımı
OBD2 erkek fiş pimleri: bakır, nikel kaplama veya altın kaplama OBD2 dişi konnektörün terminalleri: bakır, nikel kaplama veya altın kaplama
Test yapmak: %100 açık, kısa devre ve kayıp kablo testi Tel: 26AWG, saf bakır
Vurgulamak:

obd2 ayırıcı kablosu

,

y splitter kablosu

OBD2 OBD-II Erkek Peugeot ve Citroen OBD2 Dişi ve OBD2 Dişi Y Kablosu


Şartname

OBD2 erkek fişi standart, 12V / 24V
OBD2 erkek fişi pinleri bakır, nikel kaplama veya altın kaplama
OBD2 erkek fişinin overmold Düz
Peugeot ve Citroen OBD2 dişi konnektör orijinalin karşılığı
Ortak OBD2 dişi konnektör standart, KET terminalleri ile
OBD2 dişi konnektörlerin terminalleri bakır, nikel kaplama veya altın kaplama
OBD2 dişi konnektörün overmold Düz
Gömülü bölümün malzemesi PVC
Kablo şekli yuvarlak
Tel 26AWG, saf bakır
OBD2 erkek ve dişi konnektörlerin malzeme PA66
Pin atama veya iğneleme özelleştirilmiş
Kablo uzunluğu özelleştirilmiş
Kontak direnci 3 ohm maks.
Yalıtım direnci 5M ohm dk.
Çalışma sıcaklığı −25 ℃ ~ + 85 ℃
Test yapmak % 100 açık, kısa ve yanlış tel testi
Test gerilimi DC300V 5M ohm / 10ms
Garanti 1 yıl

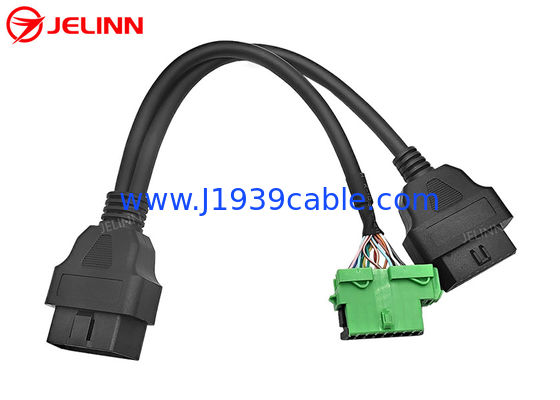

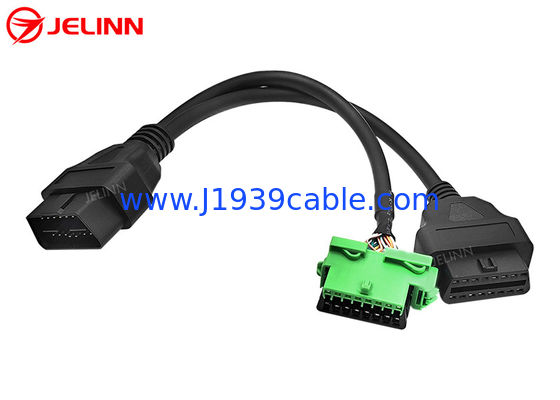

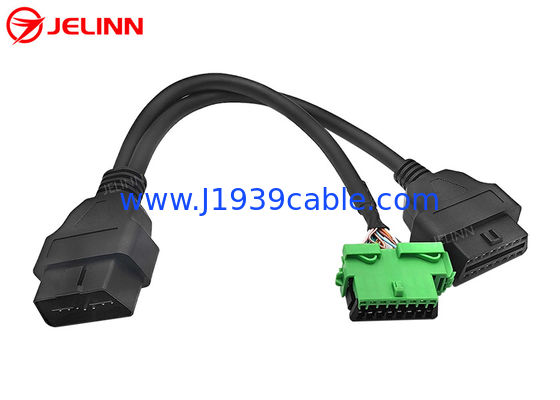

Bu, bir OBD2 erkek fişi, yedek Peugeot ve Citroen OBD2 dişi konnektör ve ortak bir OBD2 dişi konnektörün 3 ucu olan bir Y kablosu.

Ortak OBD2 OBDII J1962 dişi konnektör, cihazların sık takılı ve fişe takılı olduğu bir test veya tanılama ortamı için daha uygun olan, kaliteli dayanıklı KET terminalleriyle donatılmıştır.



16-Pinli OBD2 OBDII dişi ve erkek konnektörlerin uçlarında bulunan kalıplanmış plastik enjeksiyon parçası, kabloyu düz hale getirir.

OBD2 OBDII erkek fişinin ortasındaki bölmede bir boşluk var. Bu tür bir OBD2 erkek fişi 24V / 12V araçların OBD2 dişi portlarına bağlanabilir.


Pin atama veya iğneleme

Pim ataması veya iğnesi şu şekilde olabilir:

OBD2 erkek fişi Peugeot ve Citroen OBD2 dişi konnektör ortak OBD2 dişi konnektör
1 1 /
2 2 2
3 3 /
4 + 5 4 + 5 4 + 5
6 6 6
7 7 7
8 8 /
9 9 /
10 10 10
11 11 /
12 12 /
13 13 /
14 14 14
15 15 15
16 16 16


Bu iğneye gelince, OBD2 OBDII erkek ve dişi konnektörlerin Pin 4 ve Pin 5'i kısa bir telle birbirine bağlanır. Ana kablodaki siyah kablo, Pin 4 veya Pin 5'e bağlanır. 9 pinli kablo vardır, ancak OBD2 erkek fişinden ortak OBD2 dişi konnektörüne giden kabloda 8 adet 26AWG tel vardır. Peugeot ve Citroen OBD2 dişi konnektörünün 16 pinli erkek fişinin tamamı, kabloludur, bu yüzden OBD2 erkek fişinden Peugeot ve Citroen OBD2 dişi konnektörüne kadar kabloda 26AWG 16 tel vardır.

Pim ataması veya iğnesi de şu şekilde olabilir:

OBD2 erkek fişi Peugeot ve Citroen OBD2 dişi konnektör ortak OBD2 dişi konnektör
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Bu iğneye gelince, OBD2 OBD erkek ve dişi konnektörlerin 16 pininin tümü kablolanır, bu nedenle her iki kabloda da 26AWG 16 tel bulunur.

Pim ataması veya iğnesi de ihtiyaçlarınıza göre özelleştirilebilir.


Uygulama

Bu Y kablosu, telematik, IoV cihazları, filo yönetim cihazları, OBD2 GPS izleyicileri, OBD2 CAN programlama araçları, ECU ayarlama araçları veya araç performans ayarlama araçlarını araçların 16-Pin OBD2 dişi tanılama portlarına bağlamak için kullanılır .

Bu OBD2 OBDII Y Kablosu, birden fazla telematik veya IoV cihazının port değiştirmesine veya bağlanmasına izin verir. Gerekirse orijinal Peugeot ve Citroen OBD2 dişi teşhis portunu orijinal aletinden çıkartın ve ardından OBD2 erkek fişini OBD2 Y kablosunun ucuna orijinal Peugeot ve Citroen OBD2 dişi teşhis portuna takın. Y uçlarının bir ucundaki yedek Peugeot ve Citroen OBD2 dişi konnektörünü araçtaki OBD2 dişi teşhis portunun orijinal konumuna geri takın. Daha sonra Y uçlarının diğer ucundaki ortak OBD2 dişi konnektörüne bir telematik veya IoV cihazı bağlayabilirsiniz. Başka bir telematik veya ayar cihazını, orijinal konumda kurulmuş olan OBD2 dişi konnektöre bağlayabilir veya gelecekte bu diyagnostik kullanıma hazır olan bu OBD2 dişi konnektörünü bırakabilirsiniz. Yedek Peugeot ve Citroen OBD2 dişi konnektörünü bırakırsanız ve ardından ortak OBD2 dişi konektörüne bağlı telematik veya IoV cihazını gizlerseniz, hiç kimse paneli açmadan bu cihazları kurduğunuzu bilmez.

Bu kablo, OBD2 teşhis cihazlarını veya tarayıcıları veya hata kodu okuyucularını (uygun yazılım ile) bağlamak için de kullanılabilir .
