12 V / 24 V OBDII OBD2 Y Kablosu, Chevrolet Bağlayıcı için Y Yl Bölücü Kablo

12 V / 24 V OBDII OBD2 Y Kablosu, Chevrolet Bağlayıcı için Y Yl Bölücü Kablo

12V/24V OBDII OBD2 Y Cable , Round Y Splitter Cable For Chevrolet Connector
12V/24V OBDII OBD2 Y Cable , Round Y Splitter Cable For Chevrolet Connector 12V/24V OBDII OBD2 Y Cable , Round Y Splitter Cable For Chevrolet Connector 12V/24V OBDII OBD2 Y Cable , Round Y Splitter Cable For Chevrolet Connector

Büyük resim :  12 V / 24 V OBDII OBD2 Y Kablosu, Chevrolet Bağlayıcı için Y Yl Bölücü Kablo En iyi fiyat

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: OEM
Sertifika: RoHS
Model numarası: OBD2 OBDII
Ödeme & teslimat koşulları:
Min sipariş miktarı: 100'lü
Fiyat: Please email us for prices
Ambalaj bilgileri: PE torbalar ve sonra kartonları
Teslim süresi: 3-30 iş günü
Ödeme koşulları: T / T, Payoneer, Western Union, PayPal, L / C
Yetenek temini: 50.000 adet / ay
Detaylı ürün tanımı
OBD2 erkek fişi pinleri: bakır, nikel kaplama veya altın kaplama OBD2 dişi konnektör terminalleri: bakır, nikel kaplama veya altın kaplama
Chevrolet OBD2 dişi konnektör: orijinalin karşılığı Ortak OBD2 dişi konnektör: standart, KET terminalleri ile
test: % 100 açık, kısa ve yanlış tel testi Gömülü bölümün malzemesi: PVC
Vurgulamak:

obd2 ayırıcı kablosu

,

y splitter kablosu

OBD OBDII Erkek Chevrolet OBD2 Kadın ve OBD2 Dişi Splitter Y Kablosu


Şartname

OBD2 erkek fişi standart, 12V / 24V
OBD2 erkek fişi pinleri bakır, nikel kaplama veya altın kaplama
OBD2 erkek fişinin overmold Düz
Chevrolet OBD2 dişi konnektör orijinalin karşılığı
Ortak OBD2 dişi konnektör standart, KET terminalleri ile
OBD2 dişi konnektörlerin terminalleri bakır, nikel kaplama veya altın kaplama
OBD2 dişi konnektörün overmold Düz
Gömülü bölümün malzemesi PVC
Kablo şekli yuvarlak
Tel 26AWG, saf bakır
OBD2 erkek ve dişi konnektörlerin malzeme PA66
Pin atama veya iğneleme özelleştirilmiş
Kablo uzunluğu özelleştirilmiş
Kontak direnci 3 ohm maks.
Yalıtım direnci 5M ohm dk.
Çalışma sıcaklığı −25 ℃ ~ + 85 ℃
Test yapmak % 100 açık, kısa ve yanlış tel testi
Test gerilimi DC300V 5M ohm / 10ms
Garanti 1 yıl

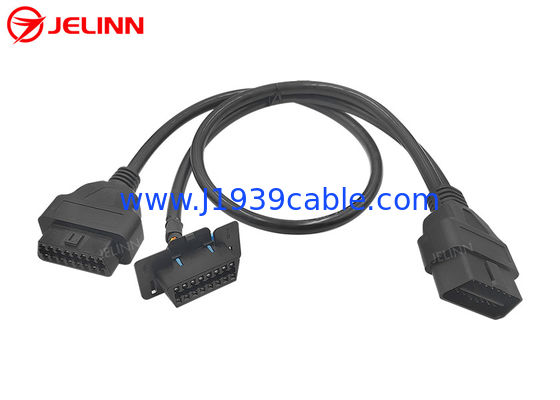

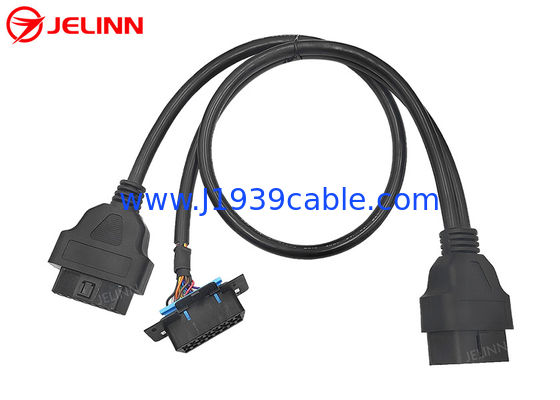

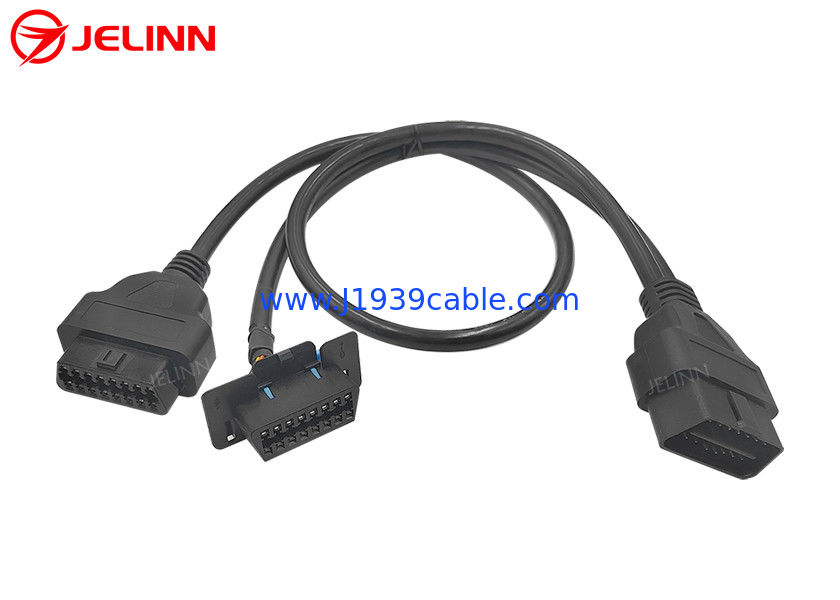

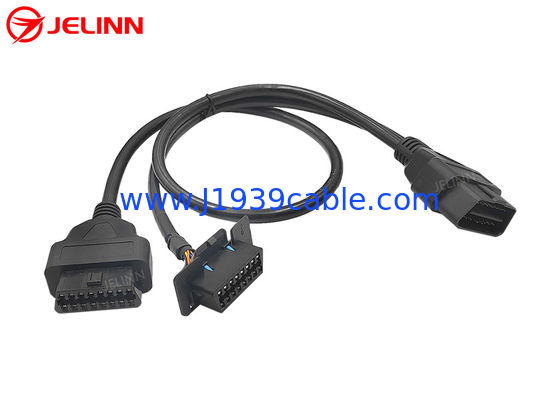

Bu, bir OBD2 erkek fişi, bir yedek Chevrolet OBD2 dişi konnektör ve ortak bir OBD2 dişi konnektörün 3 ucu olan bir Y kablosu.

Ortak OBD2 OBDII J1962 dişi konnektör, cihazların sık takılı ve fişe takılı olduğu bir test veya tanılama ortamı için daha uygun olan, kaliteli dayanıklı KET terminalleriyle donatılmıştır.



16-Pinli OBD2 OBDII dişi ve erkek konnektörlerin uçlarında bulunan kalıplanmış plastik enjeksiyon parçası, kabloyu düz hale getirir.


Pin atama veya iğneleme

Pim ataması veya iğnesi şu şekilde olabilir:

OBD2 erkek fişi Chevrolet OBD2 dişi konnektör ortak OBD2 dişi konnektör
1 1 /
2 2 2
3 3 /
4 4 4
5 5 /
6 6 6
7 7 7
8 8 /
9 9 /
10 10 10
11 11 /
12 12 /
13 13 /
14 14 14
15 15 15
16 16 16


Bu pime göre, her iki yuvarlak kablodaki siyah teller, OBD2 OBDII erkek ve dişi konektörlerin Pin 4'üne bağlanır. 8 pinli pin vardır, bu yüzden OBD2 erkek fişinden ortak OBD2 dişi konnektöre kadar yuvarlak kabloda 26AWG'lik 8 tel vardır. OBD2 erkek fişinin 16 pininin tamamı Chevrolet dişi konnektöre bağlı, bu yüzden OBD2 erkek fişten Chevrolet OBD2 dişi konnektöre giden kabloda 26AWG'den 16 tel var.

Pim ataması veya iğnesi de şu şekilde olabilir:

OBD2 erkek fişi Chevrolet OBD2 dişi konnektör ortak OBD2 dişi konnektör
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Bu iğneye gelince, OBD2 OBD erkek ve dişi konnektörlerin 16 pininin tümü kabloludur, dolayısıyla her iki yuvarlak kabloda da 16AWG 16 tel vardır.

Pim ataması veya iğnesi de ihtiyaçlarınıza göre özelleştirilebilir.



Uygulama

Bu Y kablosu araçların OBD2 dişi teşhis portlarına telematik, IoV (Araçların İnterneti) cihazları, filo yönetim cihazları, OBD2 GPS izleyicileri, ECU ayarlama araçları veya araç performans ayarlama araçlarını bağlamak için kullanılır.

Bu OBD2 OBDII Y Kablosu, birden fazla telematik veya IoV cihazının port değiştirmesine veya bağlanmasına izin verir. Gerekirse orijinal Chevrolet OBD2 dişi diyagnostik portunu orijinal aletinden çıkartın ve ardından OBD2 erkek fişini bu OBD2 Y kablosunun ucuna orijinal Chevrolet OBD2 dişi diyagnoz portuna takın. Y uçlarının bir ucundaki yedek Chevrolet OBD2 dişi konnektörünü, araca OBD2 dişi teşhis portunun orijinal konumuna geri takın. Daha sonra Y uçlarının diğer ucundaki ortak OBD2 dişi konnektörüne bir telematik veya IoV cihazı bağlayabilirsiniz. Başka bir telematik veya ayar cihazını, orijinal konumda kurulmuş olan OBD2 dişi konnektöre bağlayabilir veya gelecekte bu diyagnostik kullanıma hazır olan bu OBD2 dişi konnektörünü bırakabilirsiniz. Eğer yedek Chevrolet OBD2 dişi konnektörünü bırakırsanız ve ardından ortak OBD2 dişi konektörüne bağlı telematik veya IoV cihazını gizlerseniz, hiç kimse paneli açmadan bu cihazları kurduğunuzu bilmez.
