Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
OBD2 erkek fiş pimleri: | bakır, nikel kaplama veya altın kaplama | OBD2 dişi konnektörün terminalleri: | bakır, nikel kaplama veya altın kaplama |
---|---|---|---|
Renault OBD2 dişi konnektör: | orijinalin eşdeğeri | Ortak OBD2 dişi konnektör: | standart, KET terminalleri ile |
Test yapmak: | %100 açık, kısa devre ve kayıp kablo testi | Test Voltajı: | DC300V 5M ohm/10ms |
Vurgulamak: | OBD2 ayırıcı kablo,OBD Y kablosu,Renault J1962 Y kablosu |
OBD2 OBDII Erkek - Renault OBD2 Dişi ve OBD2 Dişi Bölücü Y Kablosu
Şartname
OBD2 erkek fiş | standart, 12V/24V |
OBD2 erkek fiş pimleri | bakır, nikel kaplama veya altın kaplama |
OBD2 erkek fişinin aşırı kalıbı | Düz |
Renault OBD2 dişi konnektör | orijinalin eşdeğeri |
Ortak OBD2 dişi konnektör | standart, KET terminalleri ile |
OBD2 dişi konnektörlerin terminalleri | bakır, nikel kaplama veya altın kaplama |
OBD2 dişi konnektörün aşırı kalıbı | Düz |
Kalıplanmış parçanın malzemesi | PVC |
Kablo şekli | yuvarlak |
Tel | 26AWG, saf bakır |
OBD2 erkek ve dişi konektörlerin malzemesi | PA66 |
Pin ataması veya pin out | özelleştirilmiş |
Kablo uzunluğu | özelleştirilmiş |
Kontak direnci | 3 ohm maks. |
Yalıtım direnci | 5M ohm min. |
Çalışma sıcaklığı | -25℃ ~ +85℃ |
Test yapmak | %100 açık, kısa devre ve kayıp kablo testi |
Test Voltajı | DC300V 5M ohm/10ms |
Garanti | 1 yıl |

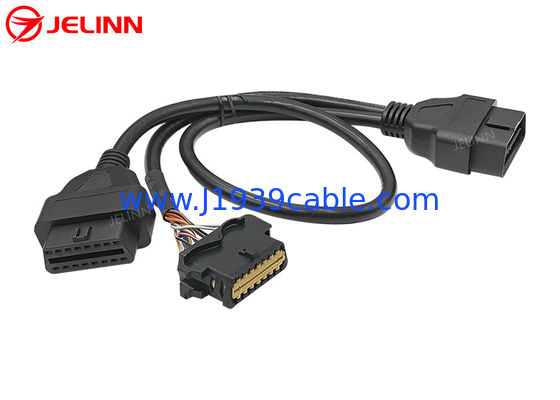

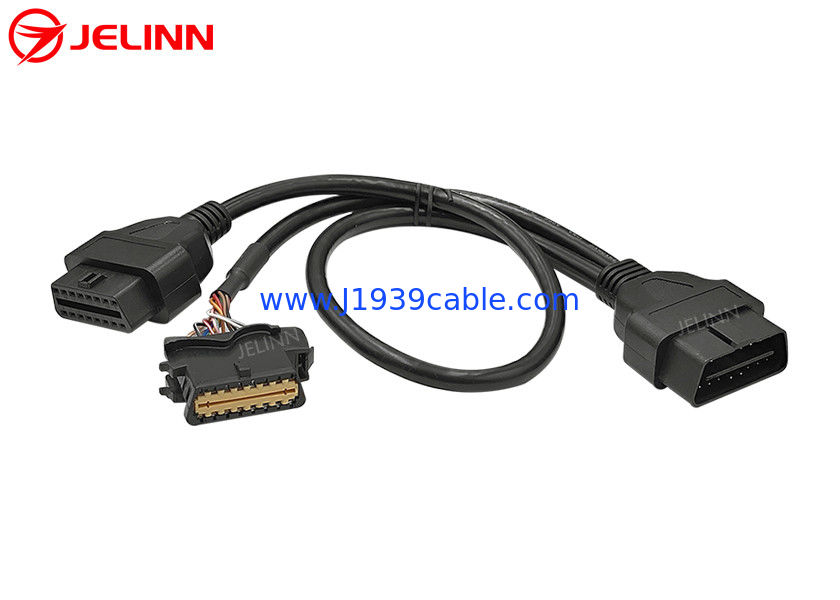

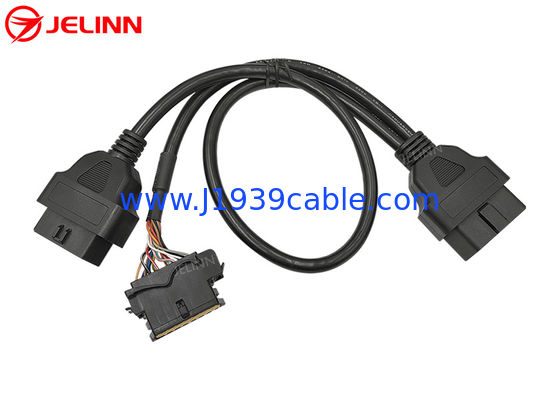

Bu, bir OBD2 erkek fişinin 3 ucu, bir yedek Renault OBD2 dişi konektörü ve ortak bir OBD2 dişi konektörü olan bir Y kablosudur.
Ortak OBD2 OBDII J1962 dişi konnektör, cihazların sık sık takılıp çıkarıldığı bir test veya teşhis ortamı için daha uygun olan kaliteli dayanıklı KET terminallerine sahiptir.
Pin ataması veya pin out
Pin ataması veya pin çıkışı şu şekilde olabilir:
OBD2 erkek fiş | Renault OBD2 dişi konnektör | ortak OBD2 dişi konnektör |
1 | 1 | / |
2 | 2 | 2 |
3 | 3 | / |
4 | 4 | 4 |
5 | 5 | / |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | / |
9 | 9 | / |
10 | 10 | 10 |
11 | 11 | / |
12 | 12 | / |
13 | 13 | / |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
Kablolu 8 pin vardır, bu nedenle OBD2 erkek fişinden ortak OBD2 dişi konektöre giden yuvarlak kabloda 8 adet 26AWG tel vardır.OBD2 erkek fişinin Renault dişi konnektörüne 16 pininin tamamı kablolanmıştır, bu nedenle OBD2 erkek fişinden Renault OBD2 dişi konnektöre giden kabloda 16 adet 26AWG tel vardır.
Pin ataması veya pin çıkışı şu şekilde de olabilir:
OBD2 erkek fiş | Renault OBD2 dişi konnektör | ortak OBD2 dişi konnektör |
1 | 1 | 1 |
2 | 2 | 2 |
3 | 3 | 3 |
4 | 4 | 4 |
5 | 5 | 5 |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | 8 |
9 | 9 | 9 |
10 | 10 | 10 |
11 | 11 | 11 |
12 | 12 | 12 |
13 | 13 | 13 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
Bu pin çıkışına gelince, OBD2 OBD erkek ve dişi konnektörlerin 16 pininin tamamı kablolanmıştır, bu nedenle her iki yuvarlak kabloda 16 adet 26AWG tel vardır.
Uygulama
Bu Y kablosu bağlamak için kullanılır telematik, OBD2 GPS izleyicileri, OBD2 CAN programlama araçları, ECU ayarlama araçları veya araçların OBD2 dişi teşhis portlarına araç performansı ayarlama araçları.
Bu OBD2 OBDII Y Kablosu, birden fazla telematik veya IoV cihazının bağlantı noktasının yeniden konumlandırılmasına veya bağlanmasına izin verir.Orijinal Renault OBD2 dişi teşhis portunu gerekirse aletlerle orijinal konumundan çıkarın ve ardından bu OBD2 Y kablosunun ucundaki OBD2 erkek fişini orijinal Renault OBD2 dişi teşhis portuna takın.Y uçlarının bir ucundaki yedek Renault OBD2 dişi konnektörünü arabadaki OBD2 dişi teşhis portunun orijinal konumuna geri takın.Ardından, Y uçlarının diğer ucundaki ortak OBD2 dişi konektöre bir telematik veya IoV cihazı bağlayabilirsiniz.Orijinal konumuna kurulan OBD2 dişi konektöre başka bir telematik veya ayar cihazı da bağlayabilir veya bu OBD2 dişi konektörü gelecekte tanı amaçlı kullanım için hazır bırakabilirsiniz.
