Sağ Açı Yeşil J1939 Deutsch 9-Pin Dişi - J1962 OBD2 16 Pin Dişi Kablo

Sağ Açı Yeşil J1939 Deutsch 9-Pin Dişi - J1962 OBD2 16 Pin Dişi Kablo

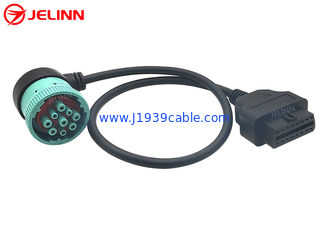

Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable
Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable

Büyük resim :  Sağ Açı Yeşil J1939 Deutsch 9-Pin Dişi - J1962 OBD2 16 Pin Dişi Kablo En iyi fiyat

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: OEM
Sertifika: RoHS
Model numarası: J1939
Ödeme & teslimat koşulları:
Min sipariş miktarı: 100'lü
Fiyat: Please email us for prices
Ambalaj bilgileri: PE torbalar ve sonra kartonları
Teslim süresi: 3-30 iş günü
Ödeme koşulları: T / T, Payoneer, Western Union, PayPal, L / C
Yetenek temini: 50.000 adet / ay
Detaylı ürün tanımı
Tel: 20AWG, saf bakır Pin ataması veya pin out: özelleştirilmiş
J1939 dişi fiş: Deutsch HD16-9-1939S-P080 eşdeğeri J1939 dişi fiş tipi: Tip 2
J1939 dişi fişin rengi: Yeşil Çalışma sıcaklığı: -25℃ ~ +85℃
Vurgulamak:

Deutsch J1939 - OBDII kablosu

,

J1939 dişi - OBD2 dişi kablosu

,

Deutsch 9 Pin dişi - OBD2 dişi kablosu

Sağ Açı Yeşil J1939 Deutsch 9-Pin Dişi - J1962 OBD2 16 Pin Dişi Kablo



Şartname



J1939 dişi fiş Deutsch HD16-9-1939S-P080 eşdeğeri
J1939 dişi fiş tipi Tip 2
J1939 dişi fişin rengi Yeşil
Tel 20AWG, saf bakır
J1939 fişinin malzemesi PA66 + cam elyaf
OBD2 OBDII fişinin malzemesi PA66
Pin ataması veya pin out özelleştirilmiş
Kablo uzunluğu özelleştirilmiş
Pimler veya terminaller bakır, nikel kaplama veya altın kaplama
Kontak direnci 3 ohm maks.
Yalıtım direnci 5M ohm min.
Çalışma sıcaklığı -25℃ ~ +85℃
Test yapmak %100 açık, kısa devre ve yanlış kablo testi
Test Voltajı DC300V 5M ohm/10ms
Garanti 1 yıl

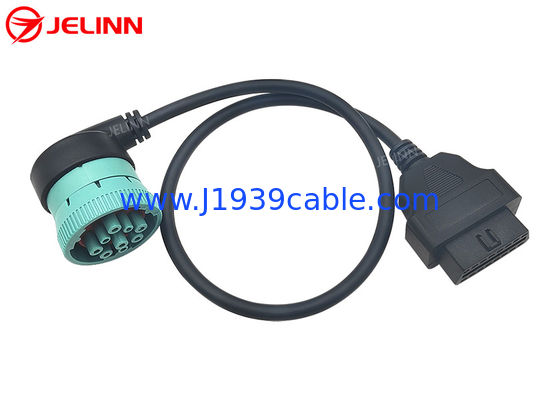

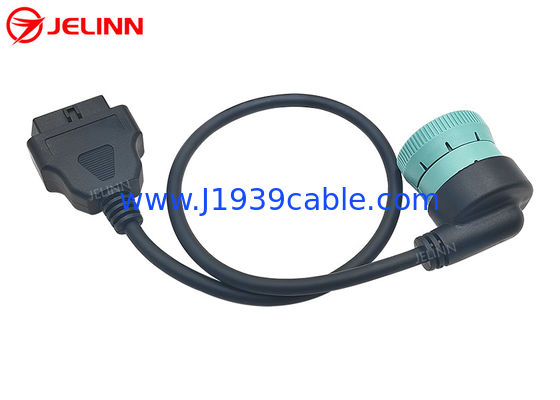

J1939Alman 9-Pindişi fiş yeşildir. J1939 dişi soketin ucu, telematik cihazlarını bağlarken ve kurarken biraz yerden tasarruf etmenize yardımcı olabilecek 90 derecelik dik açıdır.



J1939 Alman 9 Pindişi konnektör Tip 2'dir, bu nedenle Pin F, Pin C ve J gibi daha küçük çaplıdır. Tip 2 J1939 Alman 9 Pindişi fişler Tip 1 veya Tip 2 J1939 ile uyumlu olabilir Alman 9 Pinerkek fişler.

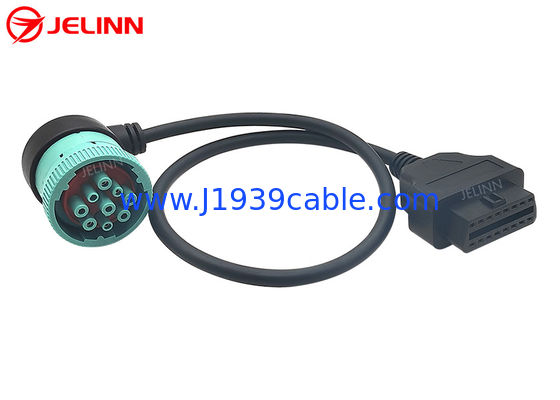

Sağ Açı Yeşil J1939 Deutsch 9-Pin Dişi - J1962 OBD2 16 Pin Dişi Kablo 0




Pin ataması veya pin out

Genel olarak, pin ataması veya pin çıkışı şu şekilde olacaktır (bağlanacak 4 pin):


OBD2 dişi sinyal J1939 dişi
5 Zemin A
16 pil B
6 J1939, CAN-H C
14 J1939, CAN-L NS


Ara sıra,pin ataması veya pin çıkışı da şu şekilde olabilir (6 pin bağlanacak):


OBD2 dişi sinyal J1939 dişi
5 Zemin A
16 pil B
6 J1939, CAN-H C
14 J1939, CAN-L NS
2 J1708-H F
10 J1708-L G



Ara sıra, pin ataması veya pin çıkışı da şu şekilde olabilir (6 pin bağlanacak):


OBD2 dişi sinyal J1939 dişi
5 Zemin A
16 pil B
6 J1939, CAN-H C
14 J1939, CAN-L NS
12 J1708-H F
13 J1708-L G




6 telli kablo ayrıca J1708 hatları için kablolamayı da içerir.J1708 kablolarına ihtiyacınız yoksa, bazen eklenen hatlar bazı GPS izleyicilerin çalışmasına müdahale edebileceğinden, bunları bağlamamak daha iyidir.

Pin ataması veya pin çıkışı da ihtiyaçlarınıza göre özelleştirilebilir.



Başvuru

Bu, J1939 yuvarlak Deutsch 9 pinli konektör (test ekipmanı yan - J1939 aracıyla eşleşir) ile OBD2 stili 16 pinli konektör (OBD2 test konektörlü dişi araç yan bağlantıları) arasındaki bir kablodur.J1939 +/- veri hatları CAN +/- hatlarına bağlanır ve ayrıca güç ve toprak hatları da bağlanır.

Ortak uygulama bağlanmaktır telematik, filo yönetimi veya kamyon taşımacılığı cihazları gibi9 pinli yuvarlak Deutsch konektörleri olan ağır ticari araçlar için GPS İzleyiciler.Güç hatları, izleyiciye güç sağlamak için uygun şekilde bağlanmıştır.

Bu kablo ayrıca bir OBD2 tarama aletine veya bir arıza kodu okuyucu(uygun yazılımla) yuvarlak J1939 konektörüne bağlanmak için.Çoğu OBD2 yazılımının ve tarayıcısının, tek parametre olan PID'leri okumaya dayalı olduğunu unutmayın.J1939, her PGN'nin birden fazla parametre içerdiği PGN tabanlı bir protokoldür.Bu kabloyla çalışacaksa, tarama aletiniz PGN'leri kaldırabilmelidir.


bir soruşturma gönderme

Web sitemizde J1939, OBD2 veya J1708 kablolarını, adaptörlerini veya konektörlerini bulamadıysanız veya aramaya zamanınız yoksa, ihtiyacınız olan J1939, OBD2 veya J1708 kablolarını, adaptörlerini veya konektörlerini bize bildirmekten çekinmeyin. bir soruşturma göndermek(Eğer bir fotoğrafınız varsa, lütfen soruşturmaya ekleyin).Ayrıca herhangi birini özelleştirebilirizJ1939, OBD2 veya J1708 kabloları, adaptörleri veya konektörleri sizin için.
