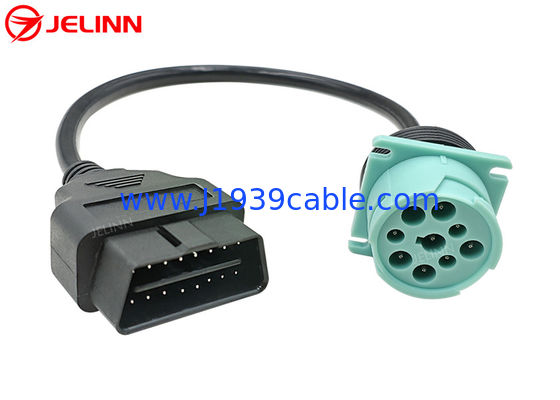

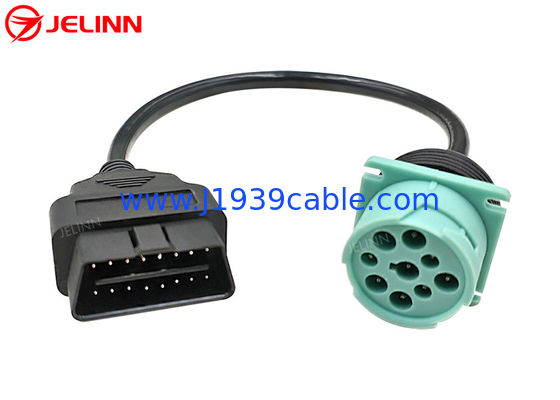

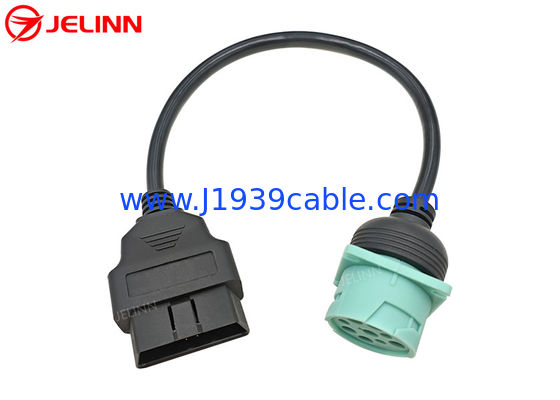

Yeşil Deutsch 9 Pin J1939 Erkek J1962 OBD2 OBDII 16 Pin Erkek Kablo

Yeşil Deutsch 9 Pin J1939 Erkek J1962 OBD2 OBDII 16 Pin Erkek Kablo

Green Deutsch 9 Pin J1939 Male to J1962 OBD2 OBDII 16 Pin Male Cable
Green Deutsch 9 Pin J1939 Male to J1962 OBD2 OBDII 16 Pin Male Cable Green Deutsch 9 Pin J1939 Male to J1962 OBD2 OBDII 16 Pin Male Cable

Büyük resim :  Yeşil Deutsch 9 Pin J1939 Erkek J1962 OBD2 OBDII 16 Pin Erkek Kablo En iyi fiyat

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: OEM
Sertifika: RoHS
Model numarası: J1939
Ödeme & teslimat koşulları:
Min sipariş miktarı: 100'lü
Fiyat: Please email us for prices
Ambalaj bilgileri: PE torbalar ve sonra kartonları
Teslim süresi: 3-30 iş günü
Ödeme koşulları: T / T, Payoneer, Western Union, PayPal, L / C
Yetenek temini: 50.000 adet / ay
Detaylı ürün tanımı
Tel: 20AWG, saf bakır Pin ataması veya pin out: özelleştirilmiş
J1939 Erkek priz: Deutsch HD10-9-1939P-P080 eşdeğeri J1939 erkek fiş tipi: Tip 2
Test yapmak: %100 açık, kısa devre ve kayıp kablo testi Test Voltajı: DC300V 5M ohm/10ms
Vurgulamak:

9 pin OBDII

,

J1939 erkek OBD2 erkek

,

9 pin deutsch J1939 erkek obd erkek kablo

Yeşil Deutsch 9 Pin J1939 Erkek J1962 OBD2 OBDII 16 Pin Erkek Kablo


Şartname

9-Pin J1939 erkek konnektör Deutsch HD10-9-1939P-P080'in eşdeğeri
9 Pimli J1939 Erkek Tak Tipi Tip 2
9-Pin J1939 erkek fişin rengi Yeşil
Tel 20AWG, saf bakır
9-Pin J1939 erkek fişin malzemesi PA66 + cam elyafı
OBD2 erkek fiş malzemesi PA66
Pin ataması veya pin çıkışı özelleştirilmiş
Kablo uzunluğu özelleştirilmiş
Pimler veya terminaller bakır, nikel kaplama veya altın kaplama
Kontak direnci Maksimum 3 ohm.
Yalıtım direnci 5M ohm dk.
Çalışma sıcaklığı −25 ℃ ~ + 85 ℃
Test yapmak % 100 açık, kısa ve yanlış test
Test Gerilimi DC300V 5M ohm / 10ms
Garanti 1 yıl


Konektörlerin, soketlerin, fişlerin ve prizlerin plastik kalıplarını yaptık. Bu kabloları üretmek için 20AWG saf bakır kalitesinde teller kullanılır. Kabloları her zaman mükemmel bağlantı ve dayanıklılıkta yapabiliriz.

Deutsch 9-Pin J1939 erkek konnektörün ucu ihtiyaçlarınız doğrultusunda üst kalıpta kalıplanabilir. Uçları aşırı kalıplanmışsa, kablolar daha sağlam ve dayanıklıdır. Aşırı kalıplama yapılmazsa, hammadde ve işçilik maliyeti düşürüldüğü için fiyat daha düşük olabilir.

Bu kablodaki Deutsch 9 Pin erkek konnektör Tip 2'dir, bu yüzden Pin F, Pin C ve Pin J olarak daha küçük çapa sahiptir.


Pin ataması veya pin çıkışı

Genel olarak konuşursak, pin ataması veya pin çıkışı bu şekilde olacaktır (bağlı 4 pin):

OBD2 erkek işaret 9-Pin J1939 erkek
4 ya da 5 Zemin bir
16 pil B
6 J1939, CAN-H C
14 J1939, CAN-L D


Bazen, pin ataması veya pin çıkışı da şu şekilde olabilir ( bağlı 6 pin ):

OBD2 erkek işaret 9-Pin J1939 erkek
4 ya da 5 Zemin bir
16 pil B
6 J1939, CAN-H C
14 J1939, CAN-L D
2 J1708-H F
10 J1708-L G,



Pin ataması veya pin çıkışı da ihtiyaçlarınıza göre özelleştirilebilir. Bağlanacak başka pin gerekmiyorsa, sadece ihtiyacınız olan pinleri bağlamanızı öneririz. Daha fazla pim bağlanırsa, kablo fiyatı daha yüksek olacaktır çünkü hammadde ve işçilik maliyeti daha yüksek olacaktır.


Uygulama

Bu kablo, ELD'ler (Elektronik Kayıt Cihazları) gibi 8 veya 9 Pimli tip 2 cihazlarını, 2013'te Volvo ve Mack kamyonlarında bulunan OBD-II 16 pimli portta bulunan 16 Pimli OBD2 tarzı teşhis portuna bağlar.

Ağır kamyonlardaki yuvarlak Green 9 pin tanılama bağlantı noktalarına takmak için tasarlanmış bir cihazınız varsa, bu kablo, bu cihazı 2013 yılında bulunan 16 pin OBD2 tipi konektöre ve daha yeni Volvo ve Mack kamyonlarına bağlamanız için çalışacaktır.

Bu kablonun 16 pinli OBD2 erkek fişini kamyonun 16 pinli diyagnostik portuna bağlayabilirsiniz. Diğer uçtaki yeşil 9 pin, yuvarlak 8 OR 9 pozisyon fişlerine sahip bazı ELD'leri kabul edecektir.

Bu adaptör kablosu ayrıca bir J1939 Tarama Aletinin (bir araçtaki yuvarlak J1939 9-pin Deutch konektörüne takılmak üzere tasarlanmış bir tarayıcı) standart OBD2 tarzı konektör kullanan J1939 donanımlı bir araçla kullanılmasına izin verir.
