Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Pins: | copper, nickel-plated or gold-plated | Cable shape: | flat and thin |
|---|---|---|---|
| Insulation Resistance: | 5M ohm min. | Wire: | 26AWG, pure copper |
| Testing: | 100% open, short and miss-wire testing | Working Temperature: | −25℃ ~ +85℃ |
| Vurgulamak: | Tesla kablo kemeri,Tesla OBD2 konektörü,12pin 16pin OBD kablosu |
||

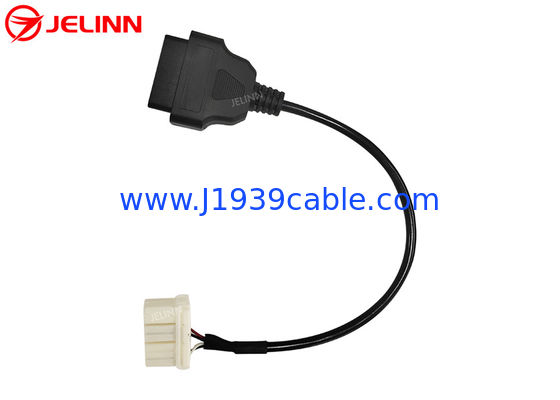

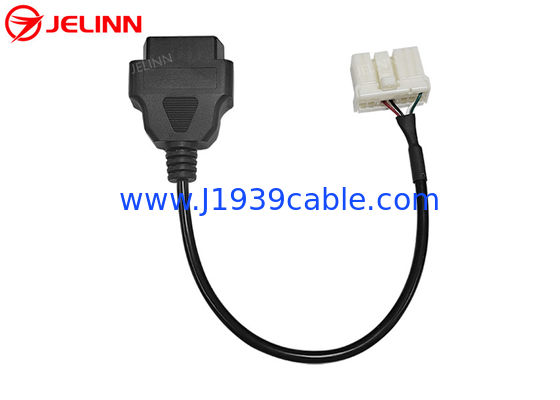

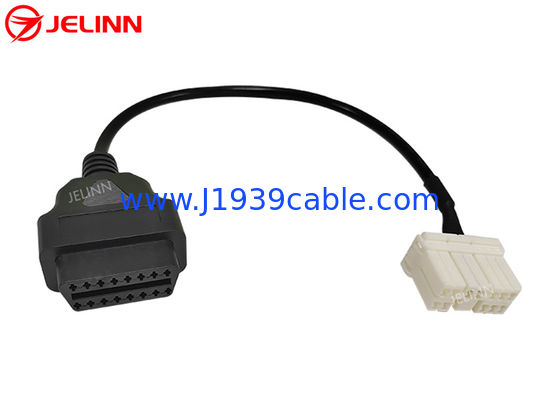

12 Pin to OBD 2 OBDII Diagnostic Cable 12Pin to 16pin OBD2 Tesla Model S Yılı 2015 veya Daha Eski
Özellikleri
| OBD2 erkek fiş | Standart |
| OBD2 erkek fişinin iğneleri | bakır, nikel veya altınla kaplanmış |
| OBD2 erkek fişinin malzemesi | PA66 |
| OBD2 erkek fişinin fazla kalıplanması | ince tasarım, 90 derecelik dik açı |
| DB9 erkek bağlantısı | Standart |
| DB9 erkek konektörünün iğneleri | bakır, nikel veya altınla kaplanmış |
| DB9 erkek konektörünün malzemesi | demir, nikel kaplama |
| DB9 erkek konektörünün fazla kalıplanması | Düz |
| Aşırı kalıplandırılmış parça malzemesi | PVC |
| Kablo şekli | düz ve ince |
| Kablo | 26AWG, saf bakır |
| Pin atama veya pin out | özel |
| Kablo uzunluğu | özel |
| Temas direnci | En fazla 3 ohm. |
| İzolasyon Direnci | 5M ohm dakika. |
| Çalışma sıcaklığı | -25°C ~ +85°C |
| Deneme | % 100 açık, kısa ve yanlış kablo testi |
| Test Voltajı | DC300V 5M ohm/10ms |
| Garanti | 1 yıl |
OBD2 OBDII OBD konektörlerinin ve fişlerinin plastik kalıplarını yaptık. Bu kabloların üretimi için 24AWG veya 26AWG saf bakır kalitede teller kullanılıyor.Kabloları her zaman mükemmel bağlantı ve dayanıklılık ile yapabiliriz..
OBD2 OBDII ve DB9 konektörlerinin uçları için farklı kalıplar yapabiliriz. If you don’t like the overmolds at the ends of OBD2 OBDII and DB9 connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirementsAyrıca, sipariş miktarı 5000 pcs veya daha fazla olduğu sürece ücretsiz bile yapabiliriz.
Pin atama veya pin out
Pin atama veya pin çıkışı şöyle olabilir:
| OBD2 erkek fiş | DB9 erkek bağlantısı |
| 2 | 2 |
| 4 | 7 |
| 6 | 9 |
| 7 | 1 |
| 10 | 3 |
| 14 | 4 |
| 15 | 5 |
| 16 | 6 |
Bu düğmeye gelince, 8 tane düğme kablosu var, yani düz kabloda 8 adet 26AWG kablo var.
Pin atama veya pin dışarı ihtiyaçlarınıza göre özelleştirilebilir.Biz sadece ihtiyacınız olan gerekli iğne bağlamak öneririz ve fiyat daha düşük olabilir çünkü hammadde ve işgücü maliyeti daha düşük.
Uygulama
Bu kablo bağlantı için kullanılır.Telematik, M2M cihazları, IoV (Araçların İnterneti) cihazları, filo yönetimi cihazları, OBD2 GPS izleyicileri, OBD2 CAN programlama araçları,ECU ayarlama araçları veya araç performans ayarlama araçları, araçların 16-Pin OBD2 kadın teşhis bağlantı noktalarına. Bazı telematik veya filo yönetimi cihazlarında DB9P dişi portları vardır. Bu tür cihazları araçlara bağlamak için, bu kabloda DB9P erkek bağlantısı gerekir.
Bazı otomobillerde, OBD2 OBDII kadın teşhis portları kapaklarla kaplıdır.Eğer OBD2 telematik veya IoV cihazları bağlamak ve bu arabalarda OBD2 OBDII kadın teşhis portlarına yüklemek isterseniz16-Pin OBD2 OBDII kadın ve erkek konektörlerinin uçlarındaki plastik enjeksiyon kısmı kabloyu 90 derecelik dik bir açıyla çıkarır.Üst kalıp ince tasarımlı ve kablo düz ve inceBu özellikler, bu tür OBD2 telematik veya IoV cihazlarının bu araçlardaki OBD2 OBDII kadın teşhis portlarına bağlanmasını ve kurulmasını kolaylaştırır.
Bir soruşturma göndermek
Web sitemizde OBD2 OBDII, 9-Pin J1939 veya 6-Pin J1708 kablolarını, adaptörlerini veya konektörlerini bulamıyorsanız veya aramaya zamanınız yoksa, bize OBD2 OBDII,9-Pin J1939 veya 6-Pin J1708 kablolarıİhtiyacınız olan adaptörler veya konektörlerBir soruşturma gönderiyorAyrıca sizin için herhangi bir OBD2 OBDII, 9-Pin J1939 veya 6-Pin J1708 kablosunu, adaptörünü veya bağlantısını özelleştirebiliriz.
