Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| J1939 Kadın soketi: | Deutsch HD16-9-1939S-P080'in eşdeğeri | J1939 dişi soketi türü: | Tip 2 |
|---|---|---|---|
| Tel: | 20AWG, saf bakır | Çalışma sıcaklığı: | −25 ℃ ~ +85 ℃ |
| Pimler veya terminaller: | bakır, nikel veya altınla kaplanmış | Yalıtım direnci: | 5M ohm dakika. |
| Vurgulamak: | pt30 ateş cihazı,Elektronik kayıt cihazı,pt30 ateş |
||

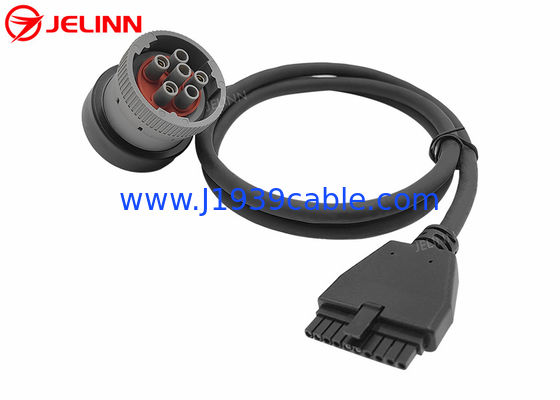

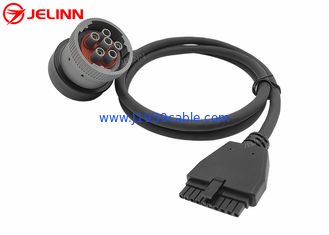

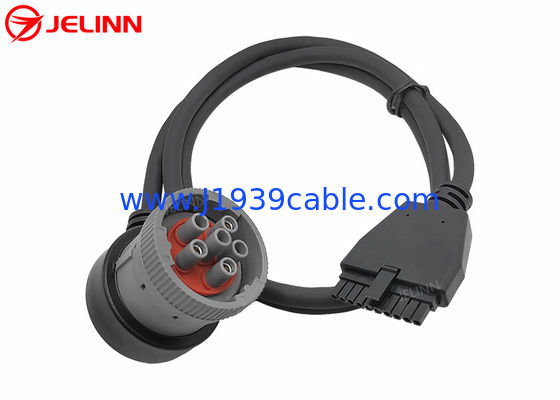

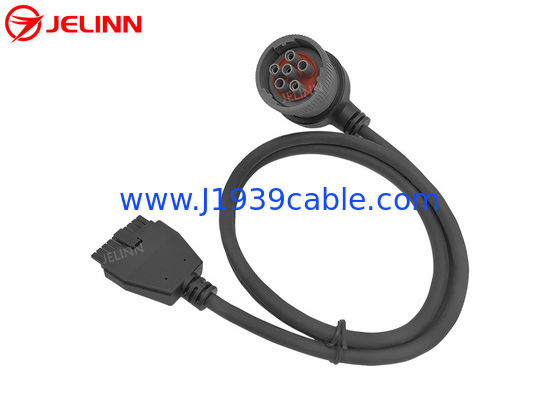

PT30 ELD Cihaz Kablosu 6 Pin J1939 Elektronik Kayıt Cihazı Kablosu Ağır
Görevli Kamyonlar
Özellikleri
| J1939 kadın soket | Deutsch HD16-9-1939S-P080 eşdeğeri |
| J1939 dişi soket tipi | Tip 2 |
| J1939 dişi soketinin rengi | Yeşil |
| Kablo | 20AWG, saf bakır |
| OBD2 OBDII konektörünün malzemesi | PA66 |
| J1939 dişi soket malzemesi | PA66+ cam lif |
| Kablo uzunluğu | özel |
| Pin atama veya pinout | özel |
| Çubuk veya terminaller | bakır, nikel veya altınla kaplanmış |
| Temas direnci | En fazla 3 ohm. |
| İzolasyon Direnci | 5M ohm dakika. |
| Çalışma sıcaklığı | -25°C ~ +85°C |
| Test Voltajı | DC300V 5M ohm/10ms |
| Deneme | %100 açık, kısa ve yanlış kablo testi |
| Garanti | 12 ay |
J1939Almanca 9-PinJ1939'un sonundaki aşırı kalıplı PVC enjeksiyonuAlmanca 9-PinKadın soket 90 derece dik açıdadır.
BuAlmanca 9 PinDişi soket Tipi 2, bu nedenle Pin F'si Pin C ve Pin J gibi daha küçük çaplıdır. Tip 2 J1939 dişi soketleri Tip 1 veya Tip 2 J1939 erkek kaplarına yerleştirilebilir.
OBD2 dişi konektörü, OBD2 dişi konektörünü daha dayanıklı hale getiren KET terminalleriyle donatılmıştır.
Pin atama veya pin out
Genel olarak, pin atama veya pinout böyle olacak (4 bağlantı için pin):
| OBD2 kadın | Sinyal | J1939 kadın |
| 4 ya da 5 | Toprak | A |
| 16 | Akü | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
Bazen,Pin atama veya pinout da böyle olabilir (6 pin)Bağlanacak):
| OBD2 kadın | Sinyal | J1939 kadın |
| 4 ya da 5 | Toprak | A |
| 16 | Akü | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 12 | J1708-H | F |
| 13 | J1708-L | G |
Bazen,Pin atama veya pinout da böyle olabilir (6 pin)Bağlanacak):
| OBD2 kadın | Sinyal | J1939 kadın |
| 4 ya da 5 | Toprak | A |
| 16 | Akü | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
6 tel kabloda J1708 hatları için kablo da var.Bazen eklenen hatlar bazı GPS izleyicilerinin çalışmasına müdahale edebileceğinden onları bağlamamak daha iyidir..
Pin atama veya pinout da ihtiyaçlarınıza göre özelleştirilebilir.
Uygulama
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)J1939 +/- veri hatları CAN +/- hatlarına bağlıdır ve güç ve yer hatları da bağlıdır.
Ortak uygulama bağlantıTelematik, filo yönetimi veya kamyon taşımacılığı teknolojisi gibi cihazlar:GPS izleyicileri, 9 pinli yuvarlak Deutsch konektörlerine sahip ağır kamyonlara.
Bu kablo aynı zamanda bir OBD2 tarama aracı veyaHata kodu okuyucuÇoğu OBD2 yazılımı ve tarayıcılarının tek parametreler olan PID'leri okumaya dayandığını unutmayın.J1939 PGN tabanlı bir protokol.Her bir PGN birden fazla parametre içerir. Tarama aracınız bu kabloyla çalışmak için PGN'leri işleyebilmelidir.
