Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| RP1226 erkek konnektör: | Aptiv 54201416 eşdeğeri | RP1226 dişi konnektör: | Aptiv 54201412 eşdeğeri |
|---|---|---|---|
| Kontak terminalleri: | nikel kaplamalı veya altın kaplamalı bakır | Kontak direnci: | maksimum 3 ohm |
| Yalıtım direnci: | 5M ohm min | Çalışma sıcaklığı: | -30°C ~ +100°C |
| Vurgulamak: | RP1226 Kablosu,rp1226 y kablosu,rp1226 14pin y kablosu |
||

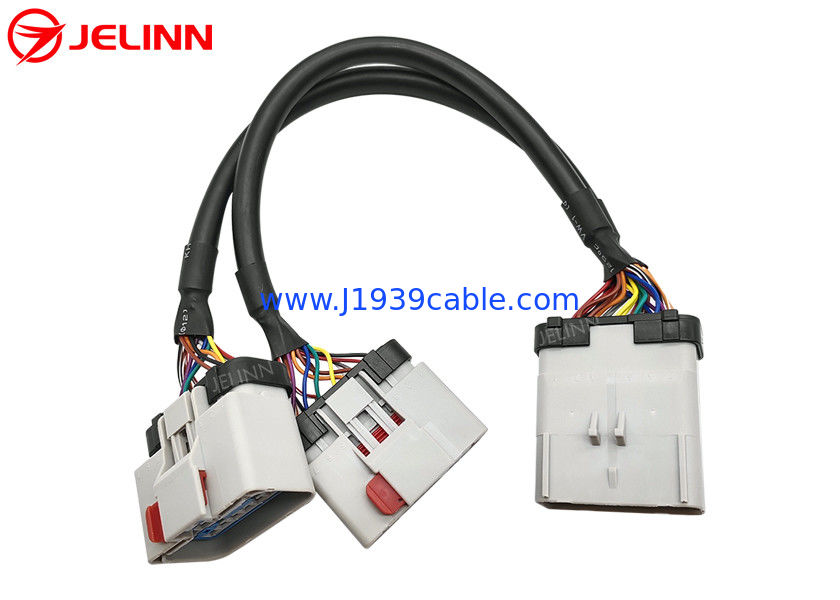

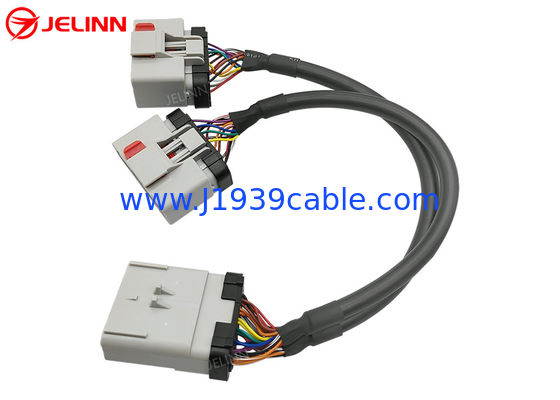

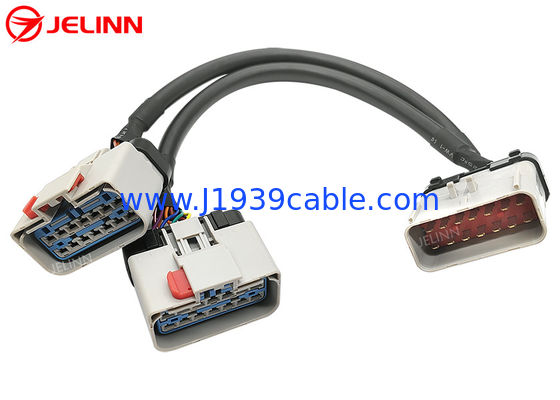

RP1226 14 Pin 14 Pin Bir Erkekten Çift Dişiye Bölücü Y Kablosu
Özellikleri
| RP1226 erkek bağlantısı | Aptiv 54201416 eşdeğeri |
| RP1226 dişi bağlantı | Aptiv 54201412 eşdeğeri |
| Kadın OBD2 bağlantısı | Standart |
| Kablo | 20AWG, saf bakır |
| RP1226 erkek konektörünün malzemesi | PA66 + cam lif |
| MalzemeKadın OBD2 bağlantısı | PA66 + cam lif |
| Pinot (kablolama diyagramı) | özel |
| Kablo uzunluğu | 33cm (13 inç) veya özel |
| Çubuk veya terminaller | Nikel veya altın kaplamalı bakır |
| Temas direnci | En fazla 3 ohm. |
| İzolasyon Direnci | 5M ohm dakika. |
| Çalışma sıcaklığı | -30°C ~ +100°C |
| Deneme | % 100 açık, kısa ve yanlış kablo testi |
| Garanti | 1 yıl |
Pinot (kablolama diyagramı)
Genel olarak, pinout (kablolama diyagramı) aşağıdaki gibi olabilir.
RP1226 erkek bağlantısı ile RP1226 dişi bağlantısı arasındaki kablo kolu tam olarak kablolanmıştır.
Kadın OBD2 konektörünün 4 iğnesi kablolu.RP1226 erkek bağlantısı ile OBD2 dişi bağlantısı arasında kablo kolunda 20AWG'nin 4 kablosu var.
| RP1226 erkek | RP1226 kadın | Sinyal | OBD2 kadın |
| 8 | 8 | Toprak | 4 ya da 5 |
| 1 | 1 | Pil gücü | 16 |
| 2 | 2 | J1939, S-CAN yüksek | 6 |
| 9 | 9 | J1939,S-CAN düşük | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
Bazen,Pinout (kablolama diyagramı)Aşağıdaki gibi de olabilir.
RP1226 erkek bağlantısı ile RP1226 dişi bağlantısı arasındaki kablo kolu tam olarak kablolanmıştır.
Kadın OBD2 konektörünün 6 iğnesi kablolu.RP1226 erkek bağlantısı ile OBD2 dişi bağlantısı arasında kablo kolunda 6 adet 20AWG kablo vardır.
| RP1226 erkek | RP1226 kadın | Sinyal | OBD2 kadın |
| 8 | 8 | Toprak | 4 ya da 5 |
| 1 | 1 | Akü | 16 |
| 2 | 2 | J1939, S-CAN yüksek | 6 |
| 9 | 9 | J1939,S-CAN düşük | 14 |
| 6 | 6 | J1708, yüksek CAN | 12 |
| 13 | 13 | J1708, CAN düşük | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
Pinout (kablolama diyagramı)Müşterilerin ihtiyaçlarına göre de özelleştirilebilir.
Uygulama
TMC'ye (ATA'nın Teknoloji ve Bakım Konseyi) göre, bazı 2019 ve daha yeni ağır kamyonlar (Kenworth, Peterbilt, Volvo,Kuzey Amerika'daki Mack ve Freightliner, şoförün arkasındaki kabinde bir Aksesuar Bağlantısı ile donatılmıştırKamyon sahibi daha fazla bilgi için Body Builder Kılavuzuna bakabilir.
J1939, CAN veya J1708'den veri gerektiren ELD (Elektronik Kayıt Aygıtları), telematik cihazlar veya diğer satış sonrası cihazlar bu RP1226 Aksesuar Bağlayıcısına bağlanmalıdır.Bağlantılar garantili olmayabilir..
Eğer bir OBD2 16 pinli portu olan bir cihazınız varsa ve onu 14 pinli RP1226 Aksesuar Bağlayıcısı ile donatılmış bir kamyona bağlamak istiyorsanız, bu kabloya ihtiyacınız var.
Kamyonda sadece bir RP1226 Aksesuar Bağlantısı var. OBD2 cihazı bağlandıktan sonra RP1226 Aksesuar Bağlantısını kullanılabilir tutmak istiyorsanız,Bu bölücü Y kablosu iyi bir seçim..
