Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| RP1226 erkek konnektör: | Aptiv 54201416 eşdeğeri | Tel: | 20AWG, saf bakır |
|---|---|---|---|
| J1939 dişi priz: | Deutsch HD10-9-1939P eşdeğeri | J1939 dişi fiş tipi: | Tip 1 |
| Test yapmak: | %100 açık, kısa devre ve eksik tel testi | Pimler veya terminaller: | nikel kaplamalı veya altın kaplamalı bakır |
| Vurgulamak: | RP1226 Kablosu,rp1226'dan obd2'ye,14 pin rp1226 erkekten OBD2'ye |
||

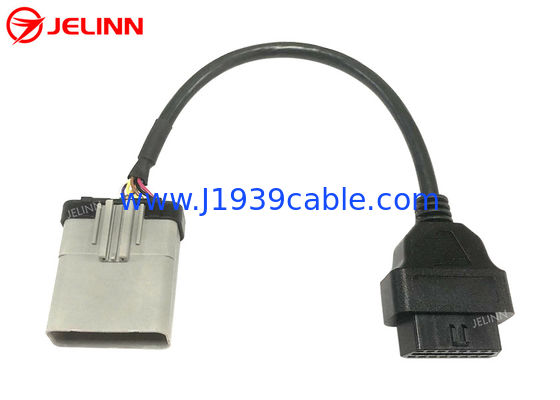

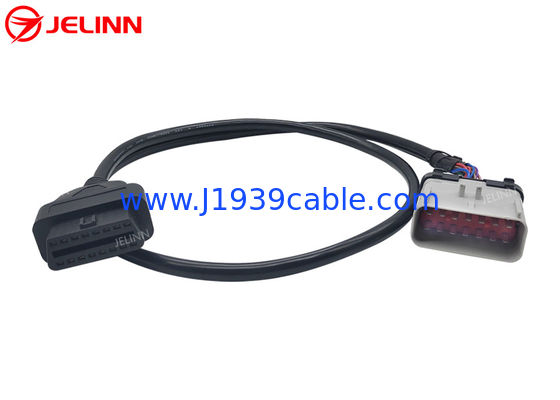

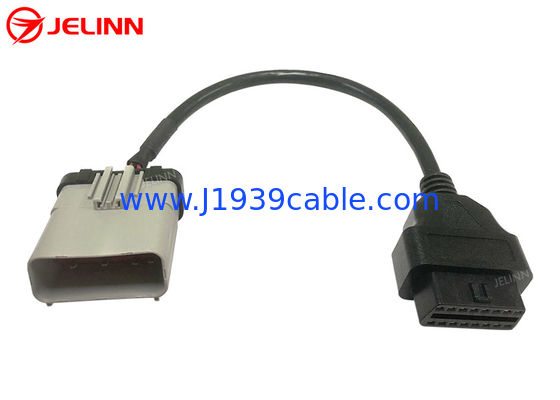

14 Pin RP1226 2019 ve daha yeni ağır kamyonlar için OBD2 J1962 Kadın Kablo Erkek
Kuzey Amerika'da
Özellikleri
| RP1226 erkek bağlantısı | Aptiv 54201416 eşdeğeri |
| 9-Pin J1939 dişi bağlantısı | Deutsch HD10-9-1939P eşdeğeri |
| 9-Pin J1939 dişi fiş tipi | Tip 1 |
| 9-Pin J1939 dişi fişinin rengi | Siyah |
| Kablo | 20AWG, saf bakır |
| RP1226 erkek konektörünün malzemesi | PA66 + cam lif |
| Malzeme9-PinJ1939 dişi fiş | PA66 + cam lif |
| Pinot (kablolama diyagramı) | özel |
| Kablo uzunluğu | özel |
| Çubuk veya terminaller | Nikel veya altın kaplamalı bakır |
| Temas direnci | En fazla 3 ohm. |
| İzolasyon Direnci | 5M ohm dakika. |
| Çalışma sıcaklığı | -25°C ~ +85°C |
| Deneme | %100 açık, kısa ve yanlış kablo testi |
| Test Voltajı | DC300V 5M ohm/10ms |
| Garanti | 1 yıl |
Pinot (kablolama diyagramı)
Genel olarak, pinout (kablolama diyagramı) aşağıdaki gibi olabilir.
Kabloda 20AWG'lik 4 tel var.
| RP1226 erkek | Sinyal | 9-Pin J1939 dişi |
| 8 | Toprak | A |
| 1 | Pil gücü | B |
| 2 | J1939, S-CAN yüksek | C |
| 9 | J1939,S-CAN düşük | D |
Bazen,Pinout (kablolama diyagramı)Aşağıdaki gibi de olabilir.
Her bir bağlantının altı iğnesi kablolarla bağlı. Kabloda 20AWG'lik 6 tel var.
| RP1226 erkek | Sinyal | 9-Pin J1939 dişi |
| 8 | Toprak | A |
| 1 | Akü | B |
| 2 | J1939, S-CAN yüksek | C |
| 9 | J1939,S-CAN düşük | D |
| 6 | J1708, yüksek CAN | F |
| 13 | J1708, CAN düşük | G |
Pinout (kablolama diyagramı)Müşterilerin ihtiyaçlarına göre de özelleştirilebilir.
Uygulama
TMC'ye (ATA'nın Teknoloji ve Bakım Konseyi) göre, bazı 2019 ve daha yeni ağır kamyonlar (Kenworth, Peterbilt, Volvo,Kuzey Amerika'daki Mack ve Freightliner, şoförün arkasındaki kabinde bir Aksesuar Bağlantısı ile donatılmıştırKamyon sahibi daha fazla bilgi için Body Builder Kılavuzuna bakabilir.
J1939, CAN veya J1708'den veri gerektiren ELD (Elektronik Kayıt Aygıtları), telematik cihazlar veya diğer satış sonrası cihazlar bu RP1226 Aksesuar Bağlayıcısına bağlanmalıdır.Bağlantılar garantili olmayabilir..
9 pinli J1939 portu olan bir cihazın 14 pinli RP1226 Aksesuar Bağlantısı ile donatılmış bir kamyona bağlanması gerekiyorsa, bu kablo gereklidir.
