Tel: | 18AWG, saf bakır | J1939 dişi konnektör: | Deutsch HD16-9-1939S-P080 eşdeğeri |
---|---|---|---|
J1939 dişi konnektör tipi: | Tip 2 | J1939 Erkek priz 1: | Deutsch HD10-9-1939P-P080 eşdeğeri |
J1939 Erkek priz 2: | Deutsch HD10-9-1939P-BP03 eşdeğeri | J1939 Erkek priz tipi: | Tip 2 |
Test yapmak: | %100 açık, kısa devre ve yanlış kablo testi | Test Voltajı: | DC300V 5M ohm/10ms |
Vurgulamak: | J1939 ayırıcı kablo,dişli J1939 Y kablosu,Deutsch 9 Pin j1939 adaptör kablosu |

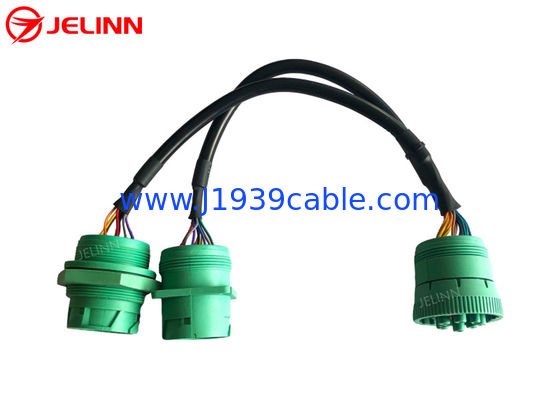

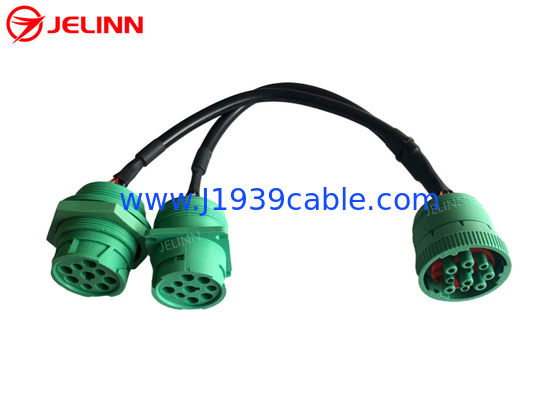

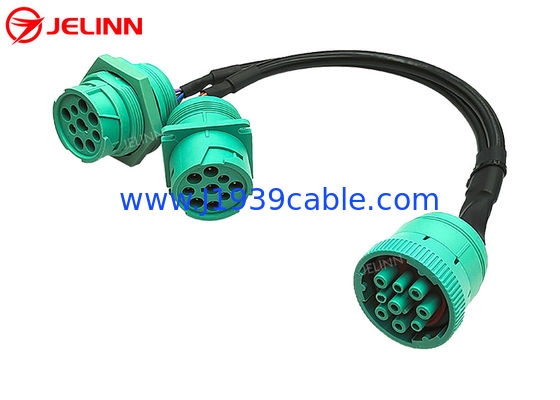

Yeşil Deutsch 9 Pin J1939 Dişi - J1939 Erkek Kare Flanş ve Dişli J1939 Erkek Bölünmüş Y Kablosu
Şartname
J1939 dişi konnektör | Deutsch HD16-9-1939S-P080 eşdeğeri |
J1939 dişi konnektör tipi | Tip 2 |
J1939 erkek priz 1 | Deutsch HD10-9-1939P-P080 eşdeğeri |
J1939 erkek yuva 2 | Deutsch HD10-9-1939P-BP03 eşdeğeri |
J1939 erkek priz tipi | Tip 2 |
Tel | 18AWG, saf bakır |
J1939 konektörlerinin malzemesi | PA66 + cam elyaf |
Pin ataması veya pin çıkışı | özelleştirilmiş |
Kablo uzunluğu | özelleştirilmiş |
Pimler veya terminaller | bakır, nikel kaplama veya altın kaplama |
Kontak direnci | 3 ohm maks. |
Yalıtım direnci | 5M ohm min. |
Çalışma sıcaklığı | -25℃ ~ +85℃ |
Test yapmak | %100 açık, kısa devre ve yanlış kablo testi |
Test Voltajı | DC300V 5M ohm/10ms |
Garanti | 1 yıl |
Bağlantı, priz, fiş ve prizlerin plastik kalıplarını açtık.Bu kabloları üretmek için 18AWG saf bakır kalitesinde teller kullanılmaktadır.Kabloları her zaman mükemmel bağlantı ve dayanıklılık ile yapabiliriz.
J1939 dişi konnektör, bir kilitleme halkasına sahiptir.Taktıktan sonra kilitleme halkasının döndürülmesi, konektörün yanlışlıkla çıkmamasını sağlar.
Deutsch 9 Pin dişi ve erkek fişlerin ucu ihtiyaçlarınıza göre kalıplanabilir veya kalıplanamaz.Uçlar aşırı kalıplanırsa, kablolar daha sağlam ve dayanıklıdır.Aşırı kalıplama yapılmadığı takdirde, hammadde ve işçilik maliyetinden tasarruf edildiği için fiyat daha düşük olabilir.
aşırı kalıplanmış
aşırı kalıplanmış değil
bu Alman 9 Pin Bu kablonun dişi konnektörü Tip 2'dir, bu nedenle Pin F'nin çapı Pin C ve Pin J olarak daha küçüktür. Tip 2 J1939 dişi konnektörler Tip 1 veya Tip 2 J1939 erkek prizlere takılabilir.
Biri J1939 erkek prizler Paccar kamyonlarında (Kenworth, Peterbilt, Western Star) yaygın olan dişli sıkma somunu montaj stili.
Pin ataması veya pin çıkışı
Çoğu durumda, 9 pinin tümü J1939 erkek ve dişi konnektörler bağlı olduğundan, kabloda 9 adet 18AWG tel vardır.9 pinin tamamının bağlanması gerekmiyorsa hammadde ve işçilik maliyeti daha düşük olabileceğinden fiyat daha düşük olabilir.
Pin ataması veya pin çıkışı da ihtiyaçlarınıza göre özelleştirilebilir.
Uygulama
Bir kamyonda yalnızca bir J1939 teşhis portu vardır.Kamyona aynı anda J1939 portlu iki cihaz bağlamak istiyorsanız, bu Deutsch 9 Pin J1939 Bölünmüş Y Kablosu gereklidir.ELD'leri (Cummins ZED, Garmin eLog veya KeepTruckin ELD gibi Elektronik Kayıt Cihazları), teşhis cihazlarını veya tarayıcıları veya arıza kodu okuyucularını kamyona bağlayabilir.
Bu Deutsch 9 Pin J1939 Bölünmüş Y Kablosu, bağlantı noktasının yeniden konumlandırılmasına veya birden fazla cihazın bağlanmasına izin verir.Bu Y kablosu, debriyaj pedalına bitişik veya başka bir uygunsuz konumda J1939 9 pinli teşhis portuna sahip ağır hizmet tipi ticari araçlar (bazı Freightliner Cascadias ve diğerleri gibi) içindir.Ayrıca J1939 9 pinli teşhis portuna birden fazla cihazın bağlanmasını gerektiren ticari araçlar içindir.Bu Y kablosu, J1939 tanı bağlantı noktasını bölerek bir J1939 bağlantı noktasının orijinal konumda ve diğerinin bir ELD'ye veya J1939 bağlantı noktasına sahip başka bir cihaza bağlanmasına izin verir.
Bu kablo Kenworth, International, Freightliner, Isuzu, Hino, Mack, Peterbilt, Oshkosh, Sterling, Volvo, Workhorse, Navist ve Western Star gibi çoğu dizel kamyonda kullanılabilir.
