Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Tel: | 20AWG, saf bakır | J1939 dişi fiş: | Deutsch HD16-9-1939S-P080'in eşdeğeri |
|---|---|---|---|
| J1939 dişi fiş tipi: | Tip 2 | J1939 Erkek Fişler: | Deutsch HD10-9-1939P-P080 eşdeğeri |
| J1939 Erkek Fiş Türü: | Tip 2 | OBD2 dişi fiş: | KET Terminalleri ile |
| Vurgulamak: | j1939 obd2,j1939 to obd2,j1939 erkek kadın obd2 |
||

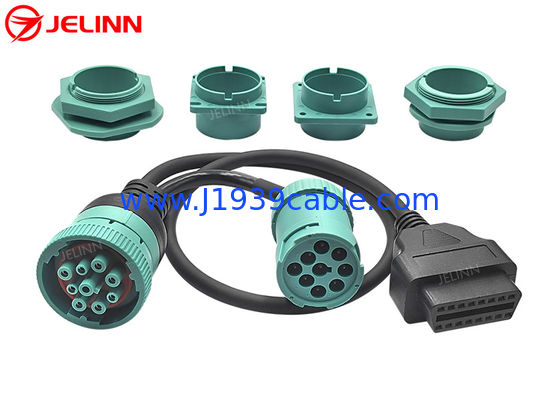

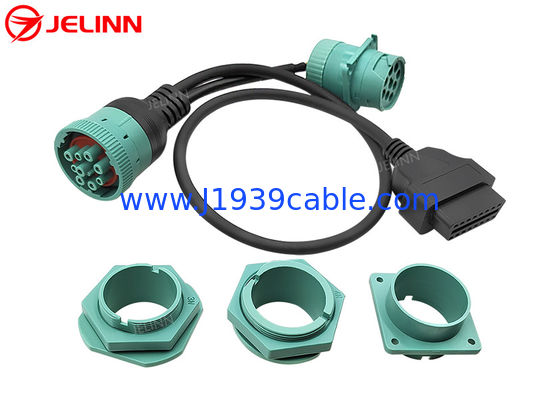

Deutsch J1939 Erkek Kadın OBD 2 OBD2 Bağlantı Splitter Y Kablosu

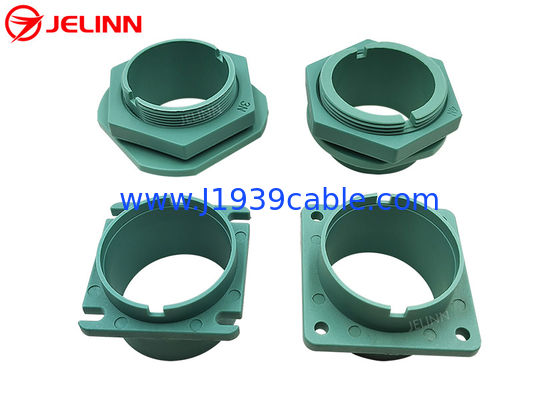

4 farklı panel montaj koltukları ile
Özellikleri
| J1939 dişi fiş | Deutsch HD16-9-1939S-P080 eşdeğeri |
| J1939 dişi fiş tipi | Tip 2 |
| J1939 Erkek fişler | Deutsch HD10-9-1939P-P080 eşdeğeri |
| J1939 erkek fişleri tipi | Tip 2 |
| OBD2 dişi fiş | KET terminalleri ile |
| Kablo | 20AWG, saf bakır |
| J1939 fişlerinin malzemesi | PA66 + cam lif |
| OBD2 OBDII fişinin malzemesi | PA66 |
| Pin atama veya pin out | özel |
| Kablo uzunluğu | özel |
| Garanti | 1 yıl |
J1939 dişi ve erkek fişlerinin sonu, çok fazla kalıplandırılabilir veya kalıplandırılamaz.İhtiyaçlarınıza göre.
J1939 dişi fiş, Tip 2'dir, bu nedenle Pin F, Pin C ve Pin J gibi daha küçük çaplıdır. Tip 2 J1939 dişi fişleri Tip 1 veya Tip 2 J1939 erkek fişleriyle uyumlu olabilir.
OBD2 dişi fiş, OBD2 dişi fişini daha dayanıklı hale getiren KET terminalleriyle birlikte.
Pin atama veya pin out
Genel olarak, pin atama veya pin dışarı böyle olacak (4 bağlantı için pin):
| OBD2 kadın | Sinyal | J1939 kadın | J1939 erkek |
| 5 | Toprak | A | A |
| 16 | Akü | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
Bazen,Pin atama veya pin dışarı da bu gibi olabilir (6 pinBağlanacak):
| OBD2 kadın | Sinyal | J1939 kadın | J1939 erkek |
| 5 | Toprak | A | A |
| 16 | Akü | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
6 tel kabloda J1708 hatları için kablo da var.Bazen eklenen hatlar bazı GPS izleyicilerinin çalışmasına müdahale edebileceğinden onları bağlamamak daha iyidir..
Pin atama veya pin dışarı da ihtiyaçlarınıza göre özelleştirilebilir.
Uygulama
Bu bir J1939 yuvarlak Deutsch 9 pinli kadın konektör, bir J1939 Deutsch 9 pinli erkek arasında bir kablokonektör ve OBD2 tarzı 16 pinli bir konektör (kadın araç kenarı - OBD2 test konektörü ile eşleşen). J1939 +/- veri hatları CAN +/- hatlarına bağlıdır.Elektrik ve yer hatları da bağlantılı..
Ortak uygulama bağlantıTelematik veya filo yönetimi cihazları, örneğinGPS izleyicileri ve ELD'ler, 9 pinli yuvarlak Deutsch bağlantısı olan bir araca.
Bu kablo ayrıca yuvarlak J1939 konektörüne OBD2 tanı cihazlarının veya tarayıcılarının (uygun yazılımla) bağlanmasını sağlayacaktır.Çoğu OBD2 yazılımı ve tarayıcılarının PID'leri okumaya dayandığını unutmayınJ1939 her bir PGN'nin birden fazla parametre içerdiği PGN tabanlı bir protokoldür. Tarama aracınız bu kabloyla çalışmak için PGN'leri işleyebilmelidir.
