Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Tel: | 20AWG, saf bakır | J1939 dişi fiş: | Deutsch HD16-9-1939S-P080'in eşdeğeri |
|---|---|---|---|
| J1939 dişi fiş tipi: | Tip 2 | J1939 Erkek Fişler: | Deutsch HD10-9-1939P-P080 eşdeğeri |
| J1939 Erkek Fiş Türü: | Tip 2 | OBD2 dişi fiş: | KET Terminalleri ile |
| Pimler veya terminaller: | bakır, nikel veya altınla kaplanmış | Çalışma sıcaklığı: | −25 ℃ ~ +85 ℃ |
| Vurgulamak: | j1939 obd2,j1939 9 pin Alman kablosu,j1939 y bölücü kablosu |
||

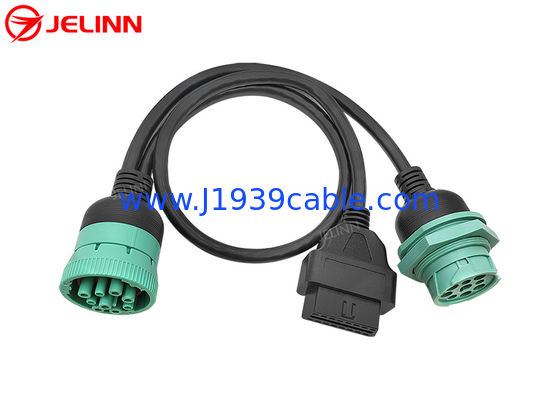

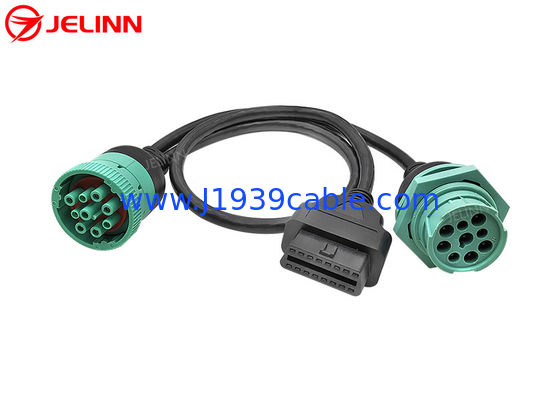

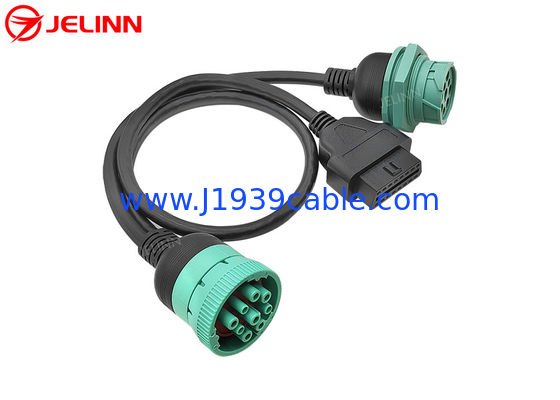

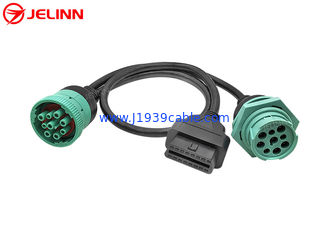

J1939 9 Pin 9pin Threaded Connector to OBD 2 OBDII 16 Pin 16pin Splitter Y Kablo
Özellikleri
| J1939 Kadın bağlantı | Deutsch HD16-9-1939S-P080 eşdeğeri |
| J1939 dişi bağlantı tipi | Tip 2 |
| J1939 erkek bağlantı | Deutsch HD10-9-1939P eşdeğeri-P080 |
| J1939 erkek bağlantı tipi | Tip 2 |
| Kadın OBD2 bağlantısı | KET terminalleri ile |
| Kablo | 20AWG, saf bakır |
| J1939 konektörünün malzemesi | PA66 + cam lif |
| OBD2 konektörünün malzemesi | PA66 |
| Pin atama veya pin out | özel |
| Kablo uzunluğu | özel |
| Çubuk veya terminaller | bakır, nikel veya altınla kaplanmış |
| Temas direnci | En fazla 3 ohm. |
| İzolasyon Direnci | 5M ohm dakika. |
| Çalışma sıcaklığı | -25°C ~ +85°C |
| Deneme | %100 açık, kısa ve yanlış kablo testi |
| Test Voltajı | DC300V 5M ohm/10ms |
| Garanti | 1 yıl |
J1939 kadın ve erkek fişlerinin sonu, sıçrama şeklinde veya olmamasıyla yapılabilir.İhtiyaçlarınıza göre.
Aşırı kalıplandırılmış
Aşırı kalıplandırılmamış
BuAlmanca 9 PinDişi konektör Tipi 2, bu nedenle Pin F'si Pin C ve Pin J gibi daha küçük çaplı. Tip 2 J1939 dişi konektörleri Tip 1 veya Tip 2 J1939 erkek konektörlere yerleştirilebilir.
OBD2 dişi konektörü, OBD2 dişi konektörünü daha dayanıklı hale getiren KET terminalleriyle donatılmıştır.
Pin atama veya pin out
Genel olarak, pin atama veya pin dışarı böyle olacak (4 bağlantı için pin):
| OBD2 kadın | Sinyal | J1939 kadın | J1939 erkek |
| 4 ya da 5 | Toprak | A | A |
| 16 | Akü | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
Bazen,Pin atama veya pin dışarı da böyle olabilir ((6 pinBağlanacak):
| OBD2 kadın | Sinyal | J1939 kadın | J1939 erkek |
| 4 ya da 5 | Toprak | A | A |
| 16 | Akü | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
Bazen,Pin atama veya pin dışarı da bu gibi olabilir (6 pinBağlanacak):
| OBD2 kadın | Sinyal | J1939 kadın | J1939 erkek |
| 4 ya da 5 | Toprak | A | A |
| 16 | Akü | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 12 | J1708-H | F | F |
| 13 | J1708-L | G | G |
6 tel kabloda J1708 hatları için kablo da var.Bazen eklenen hatlar bazı GPS izleyicilerinin çalışmasına müdahale edebileceğinden onları bağlamamak daha iyidir..
Pin atama veya pin dışarı da ihtiyaçlarınıza göre özelleştirilebilir.
Uygulama
Bu kablo bağlantı için kullanılır.Telematik veya filo yönetimi cihazları, örneğinJ1939 9 pinli yuvarlak Deutsch portlarına sahip ticari araçlara GPS izleyicileri veya ELD'ler.
Bu kablo ayrıca yuvarlak J1939 konektörüne OBD2 tanı cihazlarının veya tarayıcılarının (uygun yazılımla) bağlanmasını sağlayacaktır.Çoğu OBD2 yazılımı ve tarayıcılarının PID'leri okumaya dayandığını unutmayınJ1939 her bir PGN'nin birden fazla parametre içerdiği PGN tabanlı bir protokoldür. Tarama aracınız bu adaptörle çalışmak için PGN'leri işleyebilmelidir.
