Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
OBD2 erkek fiş pimleri: | bakır, nikel kaplama veya altın kaplama | OBD2 dişi konnektörün terminalleri: | bakır, nikel kaplama veya altın kaplama |
---|---|---|---|
Test yapmak: | %100 açık, kısa devre ve kayıp kablo testi | Test Voltajı: | DC300V 5M ohm/10ms |
Hyundai ve Kia OBD2 dişi konnektör: | orijinalin eşdeğeri | Kalıplanmış parçanın malzemesi: | PVC |
Vurgulamak: | Kia OBD2 Y kablosu,Hyundai J1962 Y kablosu,J1962 ayırıcı |
OBD2 OBDII Erkek Hyundai ve Kia OBD2 Dişi ve OBD2 Dişi Bölücü Y Kablosu
Şartname
OBD2 erkek fiş | standart |
OBD2 erkek fiş pimleri | bakır, nikel kaplama veya altın kaplama |
OBD2 erkek fişinin aşırı kalıbı | Düz |
Hyundai ve Kia OBD2 dişi konnektör | orijinalin eşdeğeri |
Ortak OBD2 dişi konnektör | standart, KET terminalleri ile |
OBD2 dişi konnektörlerin terminalleri | bakır, nikel kaplama veya altın kaplama |
OBD2 dişi konnektörün aşırı kalıbı | Düz |
Kalıplanmış parçanın malzemesi | PVC |
Kablo şekli | yuvarlak |
Tel | 26AWG, saf bakır |
OBD2 erkek ve dişi konektörlerin malzemesi | PA66 |
Pin ataması veya pin out | özelleştirilmiş |
Kablo uzunluğu | özelleştirilmiş |
Kontak direnci | 3 ohm maks. |
Yalıtım direnci | 5M ohm min. |
Çalışma sıcaklığı | -25℃ ~ +85℃ |
Test yapmak | %100 açık, kısa devre ve kayıp kablo testi |
Test Voltajı | DC300V 5M ohm/10ms |
Garanti | 1 yıl |

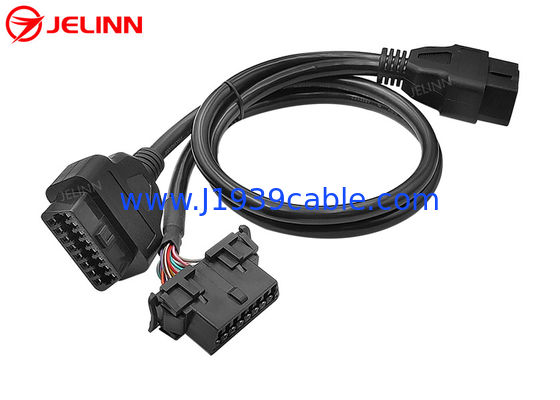

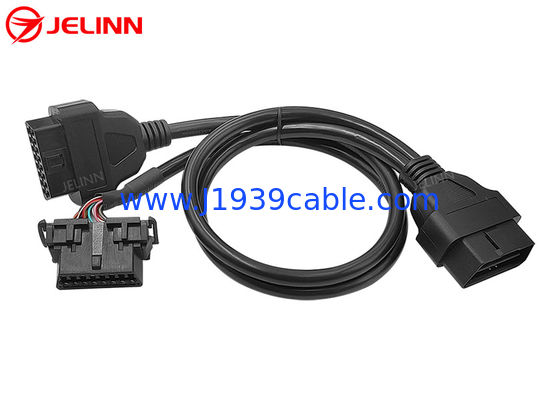

Bu, OBD2 erkek fişinin 3 ucu, yedek Hyundai ve Kia OBD2 dişi konektörü ve ortak bir OBD2 dişi konektörü olan bir Y kablosudur.
Ortak OBD2 OBDII J1962 dişi konnektör, cihazların sık sık takılıp çıkarıldığı bir test veya teşhis ortamı için daha uygun olan kaliteli dayanıklı KET terminallerine sahiptir.
16-Pin OBD2 OBDII dişi ve erkek konnektörlerin uçlarındaki aşırı kalıplanmış plastik enjeksiyon kısmı kablonun düz çıkmasını sağlar.
OBD2 OBDII dişi ve erkek konnektörlerin uçları için farklı üst kalıplar yapabiliriz.OBD2 OBDII dişi ve erkek konnektörlerin uçlarında bulunan üst kalıpları resimlerde görüldüğü gibi beğenmediyseniz veya firmanızın logosu ile kendi üst kalıbınıza sahip olmak istiyorsanız veya özel uygulama gereksinimleriniz varsa, yapabiliriz ve bizde var. Makul bir ücretle sizin için yeni bir kalıp yapmak.Üstelik, sipariş miktarı 5000 adet veya daha fazla olduğu sürece ücretsiz olarak da yapabiliriz.
Pin ataması veya pin out
Pin ataması veya pin çıkışı şu şekilde olabilir:
OBD2 erkek fiş | Hyundai ve Kia OBD2 dişi konnektör | ortak OBD2 dişi konnektör |
1 | 1 | / |
2 | 2 | 2 |
3 | 3 | / |
4+5 | 4+5 | 4+5 |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | / |
9 | 9 | / |
10 | 10 | 10 |
11 | 11 | / |
12 | 12 | / |
13 | 13 | / |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
Bu pin çıkışına gelince, OBD2 OBDII erkek ve dişi konnektörlerin Pin 4 ve Pin 5'i kısa bir tel ile birbirine bağlanır.Ana kablodaki siyah tel Pin 4 veya Pin 5'e bağlanır. 9 pin kabloludur, ancak OBD2 erkek fişinden ortak OBD2 dişi konnektöre giden kabloda 8 adet 26AWG tel vardır.Hyundai ve Kia OBD2 dişi konnektöre OBD2 erkek fişinin tüm 16 pini kabloludur, bu nedenle OBD2 erkek fişinden Hyundai ve Kia OBD2 dişi konnektöre giden kabloda 16 adet 26AWG tel vardır.
Pin ataması veya pin çıkışı şu şekilde de olabilir:
OBD2 erkek fiş | Hyundai ve Kia OBD2 dişi konnektör | ortak OBD2 dişi konnektör |
1 | 1 | 1 |
2 | 2 | 2 |
3 | 3 | 3 |
4 | 4 | 4 |
5 | 5 | 5 |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | 8 |
9 | 9 | 9 |
10 | 10 | 10 |
11 | 11 | 11 |
12 | 12 | 12 |
13 | 13 | 13 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
Bu pin çıkışına gelince, OBD2 OBD erkek ve dişi konnektörlerin 16 pininin tamamı kablolu, yani her iki kabloda da 16 adet 26AWG tel var.
Pin ataması veya pin çıkışı da ihtiyaçlarınıza göre özelleştirilebilir.Daha fazla pin bağlanmasına gerek yok ise sadece ihtiyacınız olan pinleri bağlamanızı öneririz ve hammadde ve işçilik maliyeti daha düşük olduğu için fiyat daha düşük olabilir.
Uygulama
Bu Y kablosu bağlamak için kullanılır telematik, M2M cihazları, IoV (Araçların İnterneti) cihazları, filo yönetim cihazları, OBD2 GPS takip cihazları, OBD2 CAN programlama araçları, ECU tuning araçları veya araçların 16-Pin OBD2 dişi teşhis portlarına araç performans tuning araçları.
Bu OBD2 OBDII Y Kablosu, birden fazla telematik veya IoV cihazının bağlantı noktasının yeniden konumlandırılmasına veya bağlanmasına izin verir.Orijinal Hyundai ve Kia OBD2 dişi teşhis portunu gerekirse aletlerle orijinal konumundan çıkarın ve ardından bu OBD2 Y kablosunun ucundaki OBD2 erkek fişini orijinal Hyundai ve Kia OBD2 dişi teşhis portuna takın.Y uçlarının bir ucuna yedek Hyundai ve Kia OBD2 dişi konnektörünü arabadaki OBD2 dişi teşhis portunun orijinal konumuna geri takın.Ardından, Y uçlarının diğer ucundaki ortak OBD2 dişi konektöre bir telematik veya IoV cihazı bağlayabilirsiniz.Orijinal konumuna kurulan OBD2 dişi konektöre başka bir telematik veya ayar cihazı da bağlayabilir veya bu OBD2 dişi konektörü gelecekte tanı amaçlı kullanım için hazır bırakabilirsiniz.Yedek Hyundai ve Kia OBD2 dişi konektörü hazır bırakırsanız ve ardından ortak OBD2 dişi konektöre bağlı telematik veya IoV cihazını gizlerseniz, paneli açmadan bu cihazları kurduğunuzu kimse bilmeyecek.
Bu kablo, OBD2 teşhis cihazlarını veya tarayıcıları bağlamak için de kullanılabilir veya arıza kodu okuyucuları (uygun yazılımla).
