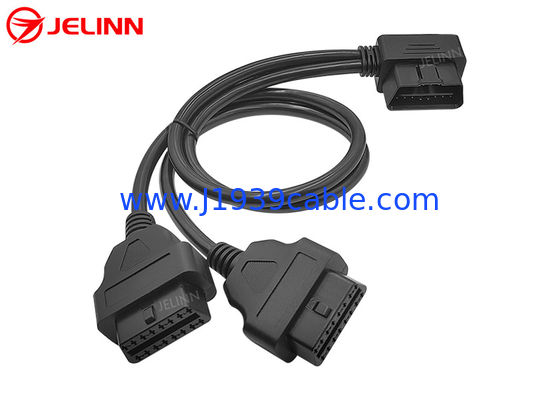

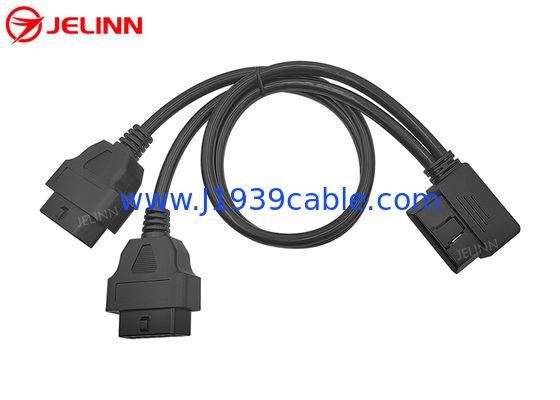

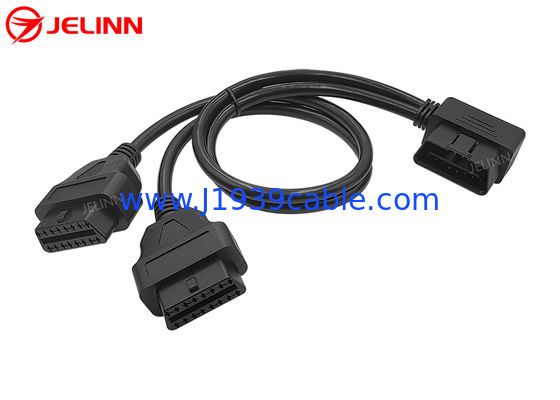

OBD2 OBDII 16 Pin Dik Açı Erkek - Çift Dişi Yuvarlak Bölünmüş Y Kablosu

OBD2 OBDII 16 Pin Dik Açı Erkek - Çift Dişi Yuvarlak Bölünmüş Y Kablosu

OBD2 OBDII 16 Pin Right Angle Male to Dual Female Round Split Y Cable
OBD2 OBDII 16 Pin Right Angle Male to Dual Female Round Split Y Cable

Büyük resim :  OBD2 OBDII 16 Pin Dik Açı Erkek - Çift Dişi Yuvarlak Bölünmüş Y Kablosu En iyi fiyat

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: OEM
Sertifika: RoHS
Model numarası: OBD2 OBDII
Ödeme & teslimat koşulları:
Min sipariş miktarı: 100'lü
Fiyat: Please email us for prices
Ambalaj bilgileri: PE torbalar ve sonra kartonları
Teslim süresi: 3-30 iş günü
Ödeme koşulları: T / T, Payoneer, Western Union, PayPal, L / C
Yetenek temini: 50.000 adet / ay
Detaylı ürün tanımı
OBD2 erkek fiş pimleri: bakır, nikel kaplama veya altın kaplama OBD2 dişi konnektörün terminalleri: bakır, nikel kaplama veya altın kaplama
Test yapmak: %100 açık, kısa devre ve kayıp kablo testi Tel: 26AWG, saf bakır
OBD2 erkek fişinin aşırı kalıbı: dik açı 90 derece Aşırı kalıplanmış parçanın malzemesi: PVC
Vurgulamak:

OBD ayırıcı

,

OBDII ayırıcı kablo

,

J1962 Y ayırıcı

OBD2 OBDII 16 Pin Dik Açı Erkek - Çift Dişi Yuvarlak Bölünmüş Y Kablosu


Şartname



OBD2 erkek fiş standart
OBD2 erkek fiş pimleri bakır, nikel kaplama veya altın kaplama
OBD2 erkek fişinin aşırı kalıbı dik açı 90 derece
OBD2 dişi konnektörler standart
OBD2 dişi konnektörlerin terminalleri bakır, nikel kaplama veya altın kaplama
OBD2 dişi konnektörlerin aşırı kalıplanması Düz
Kalıplanmış parçanın malzemesi PVC
Kablo şekli yuvarlak
Tel 26AWG, saf bakır
OBD2 erkek ve dişi konektörlerin malzemesi PA66
Pin ataması veya pin out özelleştirilmiş
Kablo uzunluğu özelleştirilmiş
Kontak direnci 3 ohm maks.
Yalıtım direnci 5M ohm min.
Çalışma sıcaklığı -25℃ ~ +85℃
Test yapmak %100 açık, kısa devre ve kayıp kablo testi
Test Voltajı DC300V 5M ohm/10ms
Garanti 1 yıl


Bu, bir OBD2 erkek fişinin 3 ucu ve iki OBD2 dişi konektörü olan bir Y kablosudur.



OBD2 OBDII dişi konnektör, cihazların (OBD2 dişi konnektöre bağlı) sık sık takılıp çıkarıldığı bir test veya teşhis ortamı için daha uygun olan kaliteli dayanıklı terminallere sahiptir.


16-Pin OBD2 OBDII dişi konnektörlerin uçlarındaki aşırı kalıplanmış plastik enjeksiyon kısmı, kablonun düz çıkmasını sağlar.



OBD2 OBDII 16 Pin Dik Açı Erkek - Çift Dişi Yuvarlak Bölünmüş Y Kablosu 0




Pin ataması veya pin out

Pin ataması veya pin çıkışı şu şekilde olabilir:



OBD2 erkek fiş OBD2 dişi konnektör 1 OBD2 dişi konnektör 2
2 2 2
5 5 5
6 6 6
7 7 7
10 10 10
14 14 14
15 15 15
16 16 16


Bu pin çıkışına gelince, her iki yuvarlak kablodaki siyah teller Pin 5'e bağlanır. 8 pin kablolu yani her iki yuvarlak kabloda 8 tel 26AWG vardır.

Pin ataması veya pin çıkışı şu şekilde de olabilir:



OBD2 erkek fiş OBD2 dişi konnektör 1 OBD2 dişi konnektör 2
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Bu pin çıkışına gelince, OBD2 OBD erkek ve dişi konnektörlerin 16 pininin tamamı kablolanmıştır, bu nedenle her iki yuvarlak kabloda 16 adet 26AWG tel vardır.


Uygulama

Bu Y kablosu bağlamak için kullanılır telematik, M2M cihazları, IoV (Araçların İnterneti) cihazları, filo yönetim cihazları, OBD2 GPS izleyicileri veya araçların OBD2 dişi teşhis portlarına araç performans ayarlama araçları.



Her araçta sadece bir adet OBD2 dişi teşhis portu bulunmaktadır.Bir araçta OBD2 erkek bağlantı noktalarına sahip iki telematik veya IoV cihazı bağlamak isterseniz, bu OBD2 OBDII erkek çift dişi ayırıcı Y kablosu bunu yapmanıza yardımcı olabilir.Bu Y kablosu, orijinal OBD2 dişi teşhis portunu böler.Bu ayırıcı Y kablosunun OBD2 erkek fişini araçtaki OBD2 dişi teşhis portuna takın.Telematik veya IoV cihazlarının aracın voltajıyla (12V veya 24V) uyumlu olup olmadığını kontrol edin.Bu önemli!Motoru kapatın ve ardından bu iki telematik veya IoV cihazını sırasıyla iki OBD2 dişi konektöre bağlayın.

Bu kablo, OBD2 teşhis cihazlarını veya tarayıcıları bağlamak için de kullanılabilir veya arıza kodu okuyucuları.


bir soruşturma gönderme

Web sitemizde OBD2 OBDII, 9-Pin J1939 veya 6-Pin J1708 kabloları, adaptörleri veya konektörlerini bulamadıysanız veya aramaya zamanınız yoksa, OBD2 OBDII, 9-Pin'in ne olduğunu bize bildirmekten çekinmeyin. İhtiyacınız olan J1939 veya 6-Pin J1708 kabloları, adaptörleri veya konektörleri bir soruşturma göndermek(Eğer bir fotoğrafınız varsa, lütfen soruşturmaya ekleyin).Ayrıca herhangi bir OBD2 OBDII, 9-Pin J1939 veya 6-Pin J1708 kablolarını, adaptörlerini veya konektörlerini sizin için özelleştirebiliriz.
