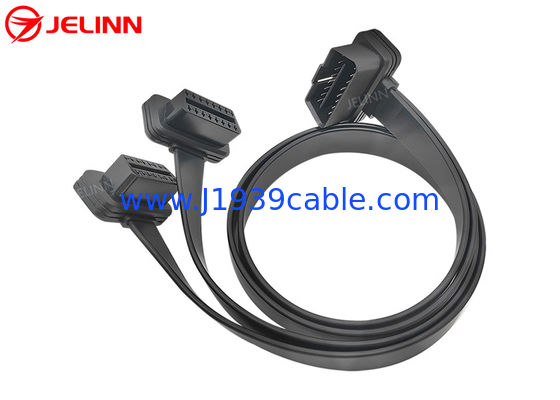

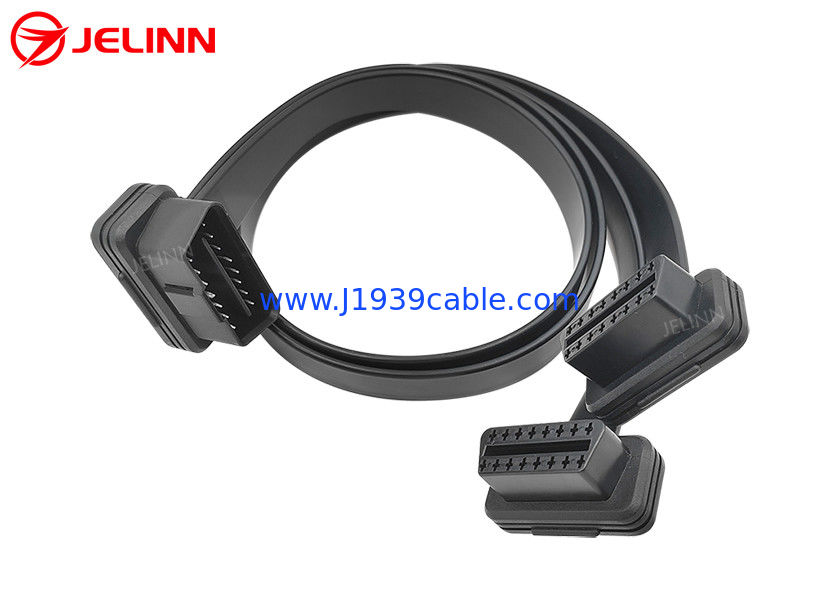

OBD2 OBDII J1962 Sağ Açı Erkek 24V - Çift Dişi Düz Y Kablosu

OBD2 OBDII J1962 Sağ Açı Erkek 24V - Çift Dişi Düz Y Kablosu

OBD2 OBDII J1962 Right Angle Male 24V to Dual Female Flat Y Cable
OBD2 OBDII J1962 Right Angle Male 24V to Dual Female Flat Y Cable OBD2 OBDII J1962 Right Angle Male 24V to Dual Female Flat Y Cable

Büyük resim :  OBD2 OBDII J1962 Sağ Açı Erkek 24V - Çift Dişi Düz Y Kablosu En iyi fiyat

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: OEM
Sertifika: RoHS
Model numarası: OBD2 OBDII
Ödeme & teslimat koşulları:
Min sipariş miktarı: 100'lü
Fiyat: Please email us for prices
Ambalaj bilgileri: PE torbalar ve sonra kartonları
Teslim süresi: 3-30 iş günü
Ödeme koşulları: T / T, Payoneer, Western Union, PayPal, L / C
Yetenek temini: 50.000 adet / ay
Detaylı ürün tanımı
OBD2 erkek fiş pimleri: bakır, nikel kaplama veya altın kaplama OBD2 dişi konnektörün terminalleri: bakır, nikel kaplama veya altın kaplama
Test yapmak: %100 açık, kısa devre ve kayıp kablo testi Tel: 26AWG, saf bakır
Vurgulamak:

OBD2 Y kablosu

,

J1962 Y kablosu

,

OBDII ayırıcı düz kablo

OBD2 OBDII J1962 Sağ Açı Erkek 24V - Çift Dişi Düz Y Kablosu


Şartname



OBD2 erkek fiş standart, 12V / 24V
OBD2 erkek fiş pimleri bakır, nikel kaplama veya altın kaplama
OBD2 erkek fişinin aşırı kalıbı ince tasarım, 90 derecelik dik açı
OBD2 dişi konnektörler standart
OBD2 dişi konnektörlerin terminalleri bakır, nikel kaplama veya altın kaplama
OBD2 dişi konnektörün aşırı kalıbı ince tasarım, 90 derecelik dik açı
Kalıplanmış parçanın malzemesi PVC
Kablo şekli düz, ince
Tel 26AWG, saf bakır
OBD2 erkek ve dişi konektörlerin malzemesi PA66
Pin ataması veya pin out özelleştirilmiş
Kablo uzunluğu özelleştirilmiş
Kontak direnci 3 ohm maks.
Yalıtım direnci 5M ohm min.
Çalışma sıcaklığı -25℃ ~ +85℃
Test yapmak %100 açık, kısa devre ve kayıp kablo testi
Test Voltajı DC300V 5M ohm/10ms
Garanti 1 yıl


Bu, bir OBD2 erkek fişinin 3 ucu ve iki OBD2 dişi konektörü olan bir Y kablosudur.



OBD2 OBDII erkek fişin ortasındaki bölme üzerinde bir boşluk var.Bu tür OBD2 erkek fiş, 24V/12V araçların OBD2 dişi bağlantı noktalarına bağlanabilir.

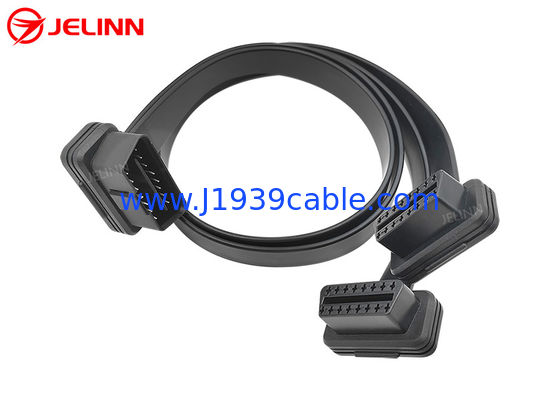

OBD2 OBDII J1962 Sağ Açı Erkek 24V - Çift Dişi Düz Y Kablosu 0



OBD2 OBDII dişi ve erkek konnektörlerin uçları için farklı üst kalıplar yapabiliriz.OBD2 OBDII dişi ve erkek konnektörlerin uçlarında bulunan üst kalıpları resimlerde görüldüğü gibi beğenmediyseniz veya firmanızın logosu ile kendi üst kalıbınıza sahip olmak istiyorsanız veya özel uygulama gereksinimleriniz varsa, yapabiliriz ve bizde var. Makul bir ücretle sizin için yeni bir kalıp yapmak.Üstelik, sipariş miktarı 5000 adet veya daha fazla olduğu sürece ücretsiz olarak da yapabiliriz.

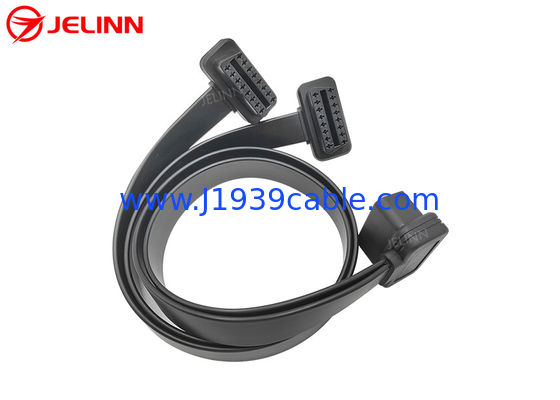

OBD2 OBDII J1962 Sağ Açı Erkek 24V - Çift Dişi Düz Y Kablosu 1




Pin ataması veya pin out

Pin ataması veya pin çıkışı şu şekilde olabilir:



OBD2 erkek fiş OBD2 dişi konnektör 1 OBD2 dişi konnektör 2
2 2 2
4+5 4+5 4+5
6 6 6
7 7 7
10 10 10
14 14 14
15 15 15
16 16 16


Bu pin çıkışına gelince, OBD2 OBDII erkek ve dişi konnektörlerin Pin 4 ve Pin 5'i kısa bir tel ile birbirine bağlanır.Her iki ana kablodaki siyah tel, Pin 4 veya Pin 5'e bağlanır. 9 pin kablolu, ancak her iki ana kabloda da 8 adet 26AWG tel vardır.

Pin ataması veya pin çıkışı şu şekilde de olabilir:



OBD2 erkek fiş OBD2 dişi konnektör 1 OBD2 dişi konnektör 2
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Bu pin çıkışına gelince, OBD2 OBD erkek ve dişi konnektörlerin 16 pininin tamamı kablolu, yani her iki ana kabloda da 16 adet 26AWG tel var.

Pin ataması veya pin çıkışı da ihtiyaçlarınıza göre özelleştirilebilir.Daha fazla pin bağlanmasına gerek yok ise sadece ihtiyacınız olan pinleri bağlamanızı öneririz ve hammadde ve işçilik maliyeti daha düşük olduğu için fiyat daha düşük olabilir.


Uygulama

Bu Y kablosu bağlamak için kullanılır telematik, IoV cihazları, filo yönetim cihazları, OBD2 GPS izleyicileri, OBD2 CAN programlama araçları, ECU ayarlama araçları veya araçların 16-Pin OBD2 dişi teşhis portlarına araç performans ayarlama araçları.



Her araçta sadece bir adet OBD2 dişi teşhis portu bulunmaktadır.Bir araçta OBD2 erkek bağlantı noktalarına sahip iki telematik veya IoV cihazı bağlamak isterseniz, bu OBD2 OBDII erkek çift dişi ayırıcı Y kablosu bunu yapmanıza yardımcı olabilir.Bu Y kablosu, orijinal OBD2 dişi teşhis portunu böler.Bu ayırıcı Y kablosunun OBD2 erkek fişini araçtaki OBD2 dişi teşhis portuna takın.Telematik veya IoV cihazlarının aracın voltajıyla (12V veya 24V) uyumlu olup olmadığını kontrol edin.Bu önemli!



Bazı otomobillerde OBD2 OBDII dişi teşhis portları kapaklarla kapatılmıştır.Bu arabalardaki OBD2 OBDII dişi teşhis portlarına bazı OBD2 telematik veya IoV cihazlarını bağlamak ve kurmak isterseniz, bu kablo bu uygulama için mükemmeldir.16-Pin OBD2 OBDII dişi ve erkek konnektörlerin uçlarında bulunan aşırı kalıplanmış plastik enjeksiyon kısmı, kablonun 90 derece dik açıyla çıkmasını sağlar.Üst kalıp ince tasarımlıdır ve kablo düz ve incedir.Bu özellikler, bu tür OBD2 telematik veya IoV cihazlarının bu araçlardaki OBD2 OBDII dişi teşhis portlarına bağlanmasını ve kurulmasını kolaylaştırır.Ayrıca, OBD2 erkek fişin toplam kalınlığını (çok ince bir OBD2 erkek fişe sahibiz, dünyadaki en ince ve standart OBD2 erkek fişe sahibiz) sadece 19 mm'lik bir üst kalıplamadan sonra yapan bir üst kalıp da oluşturabiliriz.Aşırı kalıplamadan sonra 19 mm'lik bu OBD2 erkek fişi, Volkswagen Caddy dahil çoğu otomobilde kapaklarla kapatılan OBD2 OBDII dişi teşhis portlarına takılabilir.

Bu kablo, OBD2 teşhis cihazlarını veya tarayıcıları bağlamak için de kullanılabilir veya arıza kodu okuyucuları (uygun yazılımla).


bir soruşturma gönderme

Web sitemizde OBD2 OBDII, 9-Pin J1939 veya 6-Pin J1708 kabloları, adaptörleri veya konektörlerini bulamadıysanız veya aramaya zamanınız yoksa, OBD2 OBDII, 9-Pin'in ne olduğunu bize bildirmekten çekinmeyin. İhtiyacınız olan J1939 veya 6-Pin J1708 kabloları, adaptörleri veya konektörleri bir soruşturma göndermek(Eğer bir fotoğrafınız varsa, lütfen soruşturmaya ekleyin).Ayrıca herhangi bir OBD2 OBDII, 9-Pin J1939 veya 6-Pin J1708 kablolarını, adaptörlerini veya konektörlerini sizin için özelleştirebiliriz.
