OBD2 OBDII Erkek - Peugeot ve Citroen OBD2 Dişi ve OBD2 Dişi Y Kablosu

OBD2 OBDII Erkek - Peugeot ve Citroen OBD2 Dişi ve OBD2 Dişi Y Kablosu

OBD2 OBDII Male to Peugeot and Citroen OBD2 Female and OBD2 Female Y Cable
OBD2 OBDII Male to Peugeot and Citroen OBD2 Female and OBD2 Female Y Cable

Büyük resim :  OBD2 OBDII Erkek - Peugeot ve Citroen OBD2 Dişi ve OBD2 Dişi Y Kablosu En iyi fiyat

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: OEM
Sertifika: RoHS
Model numarası: OBD2 OBDII
Ödeme & teslimat koşulları:
Min sipariş miktarı: 100'lü
Fiyat: Please email us for prices
Ambalaj bilgileri: PE torbalar ve sonra kartonları
Teslim süresi: 3-30 iş günü
Ödeme koşulları: T / T, Payoneer, Western Union, PayPal, L / C
Yetenek temini: 50.000 adet / ay
Detaylı ürün tanımı
OBD2 erkek fiş pimleri: bakır, nikel kaplama veya altın kaplama OBD2 dişi konnektörün terminalleri: bakır, nikel kaplama veya altın kaplama
Test yapmak: %100 açık, kısa devre ve kayıp kablo testi Tel: 26AWG, saf bakır
Vurgulamak:

OBDII Y ayırıcı

,

Citroen OBD2 Y kablosu

,

Peugeot J1962 Y kablosu

OBD2 OBDII Erkek - Peugeot ve Citroen OBD2 Dişi ve OBD2 Dişi Y Kablosu


Şartname



OBD2 erkek fiş standart, 12V/24V
OBD2 erkek fiş pimleri bakır, nikel kaplama veya altın kaplama
OBD2 erkek fişinin aşırı kalıbı Düz
Peugeot ve Citroen OBD2 dişi konnektör orijinalin eşdeğeri
Ortak OBD2 dişi konnektör standart, KET terminalleri ile
OBD2 dişi konnektörlerin terminalleri bakır, nikel kaplama veya altın kaplama
OBD2 dişi konnektörün aşırı kalıbı Düz
Kalıplanmış parçanın malzemesi PVC
Kablo şekli yuvarlak
Tel 26AWG, saf bakır
OBD2 erkek ve dişi konektörlerin malzemesi PA66
Pin ataması veya pin out özelleştirilmiş
Kablo uzunluğu özelleştirilmiş
Kontak direnci 3 ohm maks.
Yalıtım direnci 5M ohm min.
Çalışma sıcaklığı -25℃ ~ +85℃
Test yapmak %100 açık, kısa devre ve kayıp kablo testi
Test Voltajı DC300V 5M ohm/10ms
Garanti 1 yıl

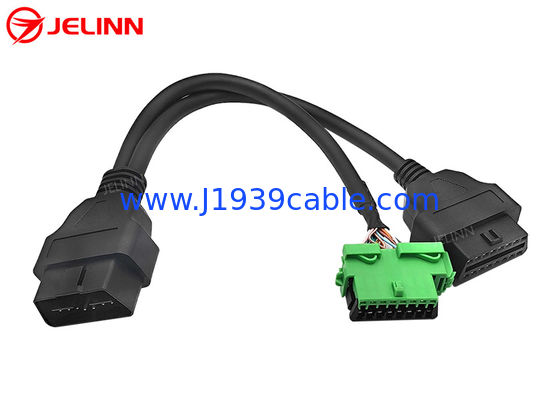

Bu, OBD2 erkek fişinin 3 ucu, yedek Peugeot ve Citroen OBD2 dişi konektörü ve ortak bir OBD2 dişi konektörü olan bir Y kablosudur.

Ortak OBD2 OBDII J1962 dişi konnektör, cihazların sık sık takılıp çıkarıldığı bir test veya teşhis ortamı için daha uygun olan kaliteli dayanıklı KET terminallerine sahiptir.

OBD2 OBDII Erkek - Peugeot ve Citroen OBD2 Dişi ve OBD2 Dişi Y Kablosu 0

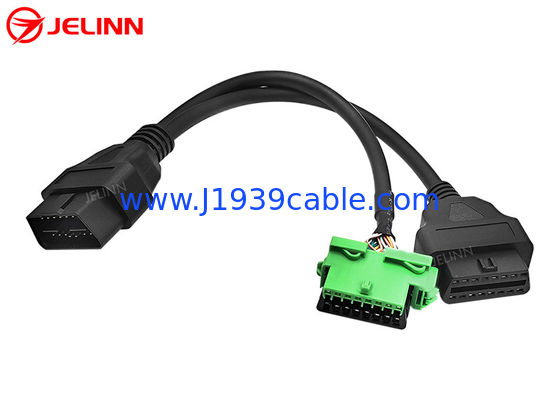

16-Pin OBD2 OBDII dişi ve erkek konnektörlerin uçlarındaki aşırı kalıplanmış plastik enjeksiyon kısmı kablonun düz çıkmasını sağlar.



OBD2 OBDII Erkek - Peugeot ve Citroen OBD2 Dişi ve OBD2 Dişi Y Kablosu 1



OBD2 OBDII dişi ve erkek konnektörlerin uçları için farklı üst kalıplar yapabiliriz.OBD2 OBDII dişi ve erkek konnektörlerin uçlarında bulunan üst kalıpları resimlerde görüldüğü gibi beğenmediyseniz veya firmanızın logosu ile kendi üst kalıbınıza sahip olmak istiyorsanız veya özel uygulama gereksinimleriniz varsa, yapabiliriz ve bizde var. Makul bir ücretle sizin için yeni bir kalıp yapmak.Üstelik, sipariş miktarı 5000 adet veya daha fazla olduğu sürece ücretsiz olarak da yapabiliriz.

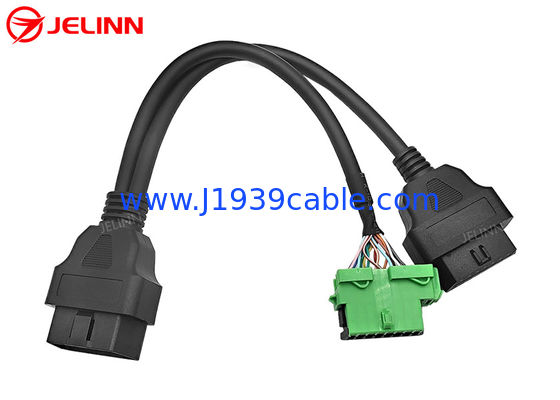

OBD2 OBDII erkek fişin ortasındaki bölme üzerinde bir boşluk var.Bu tür OBD2 erkek fiş, 24V/12V araçların OBD2 dişi bağlantı noktalarına bağlanabilir.



OBD2 OBDII Erkek - Peugeot ve Citroen OBD2 Dişi ve OBD2 Dişi Y Kablosu 2




Pin ataması veya pin out

Pin ataması veya pin çıkışı şu şekilde olabilir:



OBD2 erkek fiş Peugeot ve Citroen OBD2 dişi konnektör ortak OBD2 dişi konnektör
1 1 /
2 2 2
3 3 /
4+5 4+5 4+5
6 6 6
7 7 7
8 8 /
9 9 /
10 10 10
11 11 /
12 12 /
13 13 /
14 14 14
15 15 15
16 16 16


Bu pin çıkışına gelince, OBD2 OBDII erkek ve dişi konnektörlerin Pin 4 ve Pin 5'i kısa bir tel ile birbirine bağlanır.Ana kablodaki siyah tel Pin 4 veya Pin 5'e bağlanır. 9 pin kabloludur, ancak OBD2 erkek fişinden ortak OBD2 dişi konnektöre giden kabloda 8 adet 26AWG tel vardır.Peugeot ve Citroen OBD2 dişi konnektörüne OBD2 erkek fişinin 16 pininin tamamı kablolanmıştır, bu nedenle OBD2 erkek fişinden Peugeot ve Citroen OBD2 dişi konnektöre giden kabloda 16 adet 26AWG tel vardır.

Pin ataması veya pin çıkışı şu şekilde de olabilir:



OBD2 erkek fiş Peugeot ve Citroen OBD2 dişi konnektör ortak OBD2 dişi konnektör
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Bu pin çıkışına gelince, OBD2 OBD erkek ve dişi konnektörlerin 16 pininin tamamı kablolu, yani her iki kabloda da 16 adet 26AWG tel var.

Pin ataması veya pin çıkışı da ihtiyaçlarınıza göre özelleştirilebilir.Daha fazla pin bağlanmasına gerek yok ise sadece ihtiyacınız olan pinleri bağlamanızı öneririz ve hammadde ve işçilik maliyeti daha düşük olduğu için fiyat daha düşük olabilir.


Uygulama

Bu Y kablosu bağlamak için kullanılır telematik, IoV cihazları, filo yönetim cihazları, OBD2 GPS izleyicileri, OBD2 CAN programlama araçları, ECU ayarlama araçları veya araçların 16-Pin OBD2 dişi teşhis portlarına araç performans ayarlama araçları.



Bu OBD2 OBDII Y Kablosu, birden fazla telematik veya IoV cihazının bağlantı noktasının yeniden konumlandırılmasına veya bağlanmasına izin verir.Orijinal Peugeot ve Citroen OBD2 dişi teşhis portunu gerekirse aletlerle orijinal konumundan çıkarın ve ardından bu OBD2 Y kablosunun ucundaki OBD2 erkek fişini orijinal Peugeot ve Citroen OBD2 dişi teşhis portuna takın.Y uçlarının bir ucuna yedek Peugeot ve Citroen OBD2 dişi konnektörünü arabadaki OBD2 dişi teşhis portunun orijinal konumuna geri takın.Ardından, Y uçlarının diğer ucundaki ortak OBD2 dişi konektöre bir telematik veya IoV cihazı bağlayabilirsiniz.Orijinal konumuna kurulan OBD2 dişi konektöre başka bir telematik veya ayar cihazı da bağlayabilir veya bu OBD2 dişi konektörü gelecekte tanı amaçlı kullanım için hazır bırakabilirsiniz.Yedek Peugeot ve Citroen OBD2 dişi konektörü hazır bırakırsanız ve ardından ortak OBD2 dişi konektöre bağlı telematik veya IoV cihazını gizlerseniz, paneli açmadan bu cihazları kurduğunuzu kimse anlayamaz.

Bu kablo, OBD2 teşhis cihazlarını veya tarayıcıları bağlamak için de kullanılabilir veya arıza kodu okuyucuları (uygun yazılımla).
