Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| OBD2 erkek fiş pimleri: | bakır, nikel veya altınla kaplanmış | OBD2 dişi konnektörünün terminalleri: | bakır, nikel veya altınla kaplanmış |
|---|---|---|---|
| Test yapmak: | %100 açık, kısa devre ve eksik tel testi | Tel: | 26awg, saf bakır |
| Vurgulamak: | OBD2 ayırıcı,J1962 Y kablosu,OBD2 düz y kablosu |
||

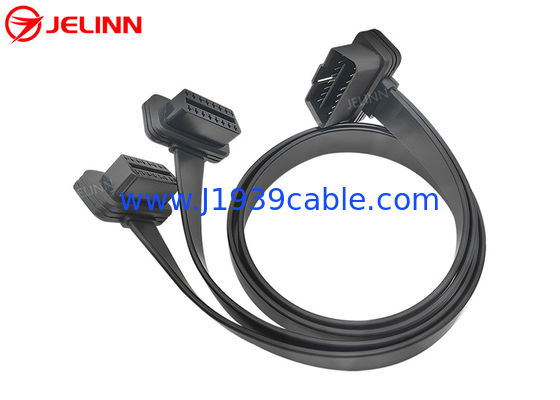

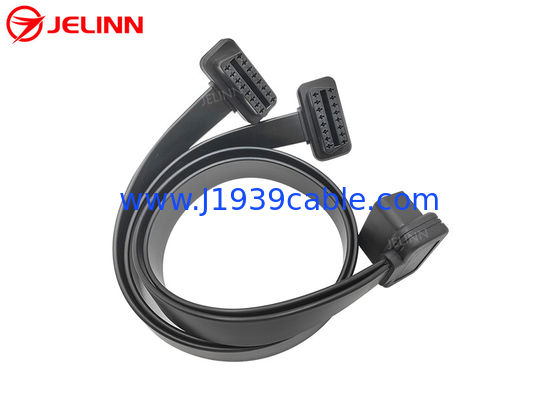

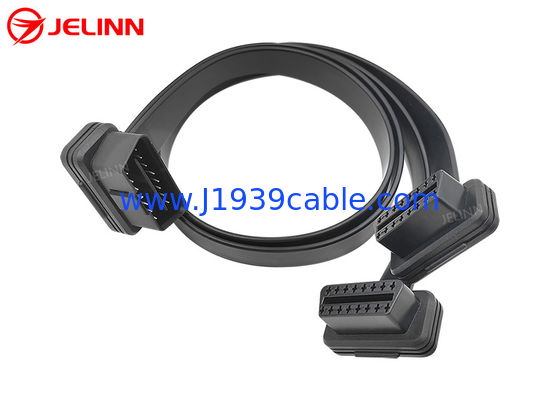

OBD2 OBDII 16 Pin J1962 Düz açılı erkekten çift kadın düz Y kablosuna
Özellikleri
| OBD2 erkek fiş | Standart |
| OBD2 erkek fişinin iğneleri | bakır, nikel veya altınla kaplanmış |
| OBD2 erkek fişinin fazla kalıplanması | ince tasarım, 90 derecelik dik açı |
| Kadın OBD2 bağlantıları | Standart |
| Kadın OBD2 bağlantılarının terminalleri | bakır, nikel veya altınla kaplanmış |
| Kadın OBD2 konektörünün fazla kalıplanması | ince tasarım, 90 derecelik dik açı |
| Aşırı kalıplandırılmış parça malzemesi | PVC |
| Kablo şekli | düz, ince |
| Kablo | 26AWG, saf bakır |
| Erkek ve dişi OBD2 bağlantılarının malzemesi | PA66 |
| Pin atama veya pin out | özel |
| Kablo uzunluğu | özel |
| Temas direnci | En fazla 3 ohm. |
| İzolasyon Direnci | 5M ohm dakika. |
| Çalışma sıcaklığı | -25°C ~ +85°C |
| Deneme | % 100 açık, kısa ve yanlış kablo testi |
| Test Voltajı | DC300V 5M ohm/10ms |
| Garanti | 1 yıl |
Bu bir Y kablosu. Üç ucunda OBD2 erkek fiş ve iki OBD2 kadın fiş var.
OBD2 OBDII kadın ve erkek konektörlerinin uçları için farklı kalıplar yapabiliriz. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirementsAyrıca, sipariş miktarı 5000 pcs veya daha fazla olduğu sürece ücretsiz bile yapabiliriz.
Pin atama veya pin out
Pin atama veya pin çıkışı şöyle olabilir:
| OBD2 erkek fiş | Kadın OBD2 bağlantısı 1 | Kadın OBD2 bağlantısı 2 |
| 2 | 2 | 2 |
| 4 + 5 | 4 + 5 | 4 + 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 10 | 10 | 10 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Bu çıkış için, OBD2 OBDII erkek ve dişi bağlantılarının Pin 4 ve Pin 5'i kısa bir tel ile birbirine bağlanır.Dokuz tane iğne var., ama her iki ana kabloda da 8 adet 26AWG kablosu var.
Pin atama veya pin dışarı da böyle olabilir:
| OBD2 erkek fiş | Kadın OBD2 bağlantısı 1 | Kadın OBD2 bağlantısı 2 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Bu düğmeye gelince, OBD2 OBD erkek ve dişi bağlantılarının tüm 16 düğmesi kablolu, yani her iki ana kabloda da 16 adet 26AWG kablo var.
Pin atama veya pin dışarı da ihtiyaçlarınıza göre özelleştirilebilir.Biz sadece ihtiyacınız olan gerekli iğne bağlamak öneririz ve fiyat daha düşük olabilir çünkü hammadde ve işgücü maliyeti daha düşük.
Uygulama
Bu Y kablosu bağlantı için kullanılır.Telematik, IoV cihazları, filo yönetimi cihazları, OBD2 GPS izleyicileri, OBD2 CAN programlama araçları, ECU ayarlama araçları veya araç performans ayarlama araçları, araçların 16 pinli OBD2 dişili teşhis portlarına.
Her aracın sadece bir OBD2 dişili teşhis bağlantısı vardır.Bu OBD2 OBDII erkek ikili kadın bölücü Y kablosu bunu yardımcı olabilir. Bu Y kablosu orijinal OBD2 kadın teşhis bağlantısını ayırır. Bu bölücü Y kablosunun OBD2 erkek fişini aracın OBD2 kadın teşhis bağlantısına yerleştirin.Telematik veya IoV cihazlarının aracın voltajı (12V veya 24V) ile uyumlu olup olmadığını kontrol edin.Bu çok önemli!
Bazı otomobillerde, OBD2 OBDII kadın teşhis portları kapaklarla kaplıdır.Eğer OBD2 telematik veya IoV cihazları bağlamak ve bu arabalarda OBD2 OBDII kadın teşhis portlarına yüklemek isterseniz16-Pin OBD2 OBDII kadın ve erkek konektörlerinin uçlarındaki plastik enjeksiyon kısmı kabloyu 90 derecelik dik bir açıyla çıkarır.Üst kalıp ince tasarımlı ve kablo düz ve inceBu özellikler, bu tür OBD2 telematik veya IoV cihazlarının bu araçlardaki OBD2 OBDII kadın teşhis portlarına bağlanmasını ve kurulmasını kolaylaştırır.Ayrıca OBD2 erkek fişinin toplam kalınlığını oluşturan bir overmold oluşturabiliriz (çok ince bir OBD2 erkek fişimiz var, dünyanın en ince ve standart OBD2 erkek fişleri) sadece 19mm'lik bir formdan sonra.Bu OBD2 erkek fiş 19mm overmolding sonrasında Volkswagen Caddy dahil çoğu otomobillerde kapağı ile kaplı OBD2 OBDII kadın teşhis portlarına yerleştirilebilir.
Bu kablo ayrıca OBD2 tanı cihazlarını veya tarayıcılarını veyaHata kodu okuyucuları(uygun yazılımla).
