Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
OBD2 erkek fiş pimleri: | bakır, nikel kaplama veya altın kaplama | OBD2 dişi konnektörün terminalleri: | bakır, nikel kaplama veya altın kaplama |
---|---|---|---|
Volvo OBD2 dişi konnektör: | orijinalin eşdeğeri | Ortak OBD2 dişi konnektör: | standart, KET terminalleri ile |
Test yapmak: | %100 açık, kısa devre ve kayıp kablo testi | Aşırı kalıplanmış parçanın malzemesi: | PVC |
Vurgulamak: | Volvo J1962 Y kablosu,Volvo OBD2 Y kablosu,OBDII Y kablosu |
OBD2 OBDII Erkek - Volvo OBD2 Dişi ve OBD2 Dişi Bölücü Y Kablosu
Şartname
OBD2 erkek fiş | standart, 12V/24V |
OBD2 erkek fiş pimleri | bakır, nikel kaplama veya altın kaplama |
OBD2 erkek fişinin aşırı kalıbı | Düz |
Volvo OBD2 dişi konnektör | orijinalin eşdeğeri |
Ortak OBD2 dişi konnektör | standart, KET terminalleri ile |
OBD2 dişi konnektörlerin terminalleri | bakır, nikel kaplama veya altın kaplama |
OBD2 dişi konnektörün aşırı kalıbı | Düz |
Kalıplanmış parçanın malzemesi | PVC |
Kablo şekli | yuvarlak |
Tel | 26AWG, saf bakır |
OBD2 erkek ve dişi konektörlerin malzemesi | PA66 |
Pin ataması veya pin out | özelleştirilmiş |
Kablo uzunluğu | özelleştirilmiş |
Kontak direnci | 3 ohm maks. |
Yalıtım direnci | 5M ohm min. |
Çalışma sıcaklığı | -25℃ ~ +85℃ |
Test yapmak | %100 açık, kısa devre ve kayıp kablo testi |
Test Voltajı | DC300V 5M ohm/10ms |
Garanti | 1 yıl |

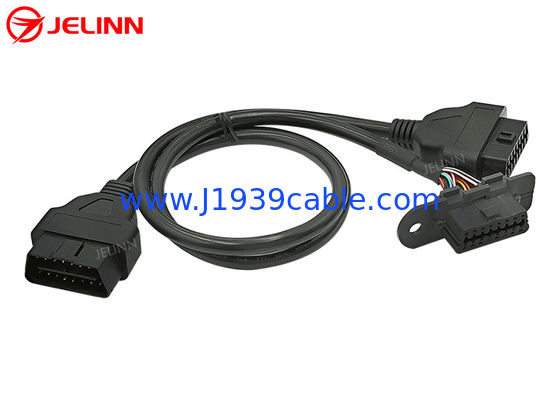

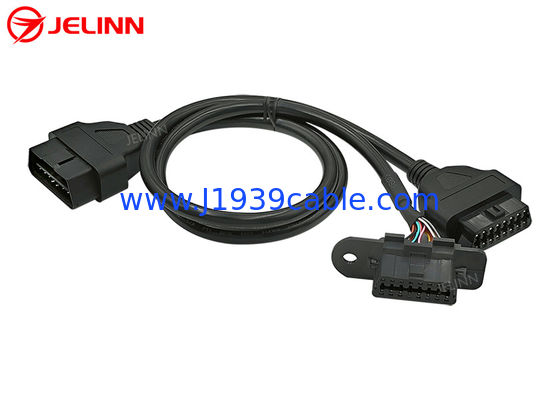

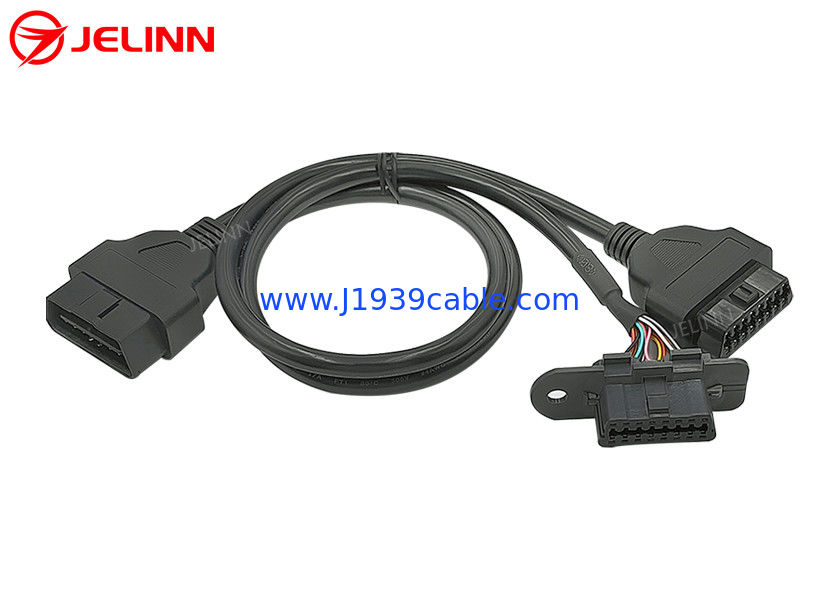

Bu, bir OBD2 erkek fişinin 3 ucu, bir yedek Volvo OBD2 dişi konektörü ve ortak bir OBD2 dişi konektörü olan bir Y kablosudur.
OBD2 OBDII erkek fişin ortasındaki bölme üzerinde bir boşluk var.Bu tür OBD2 erkek fiş, 24V/12V araçların OBD2 dişi bağlantı noktalarına bağlanabilir.
Ortak OBD2 OBDII J1962 dişi konnektör, cihazların sık sık takılıp çıkarıldığı bir test veya teşhis ortamı için daha uygun olan kaliteli dayanıklı KET terminallerine sahiptir.
16-Pin OBD2 OBDII dişi ve erkek konnektörlerin uçlarındaki aşırı kalıplanmış plastik enjeksiyon kısmı kablonun düz çıkmasını sağlar.
OBD2 OBDII dişi ve erkek konnektörlerin uçları için farklı üst kalıplar yapabiliriz.OBD2 OBDII dişi ve erkek konnektörlerin uçlarında bulunan üst kalıpları resimlerde görüldüğü gibi beğenmediyseniz veya firmanızın logosu ile kendi üst kalıbınıza sahip olmak istiyorsanız veya özel uygulama gereksinimleriniz varsa, yapabiliriz ve bizde var. Makul bir ücretle sizin için yeni bir kalıp yapmak.Üstelik, sipariş miktarı 5000 adet veya daha fazla olduğu sürece ücretsiz olarak da yapabiliriz.
Pin ataması veya pin out
Pin ataması veya pin çıkışı şu şekilde olabilir:
OBD2 erkek fiş | Volvo OBD2 dişi konnektör | ortak OBD2 dişi konnektör |
1 | 1 | / |
2 | 2 | 2 |
3 | 3 | / |
4 | 4 | 4 |
5 | 5 | / |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | / |
9 | 9 | / |
10 | 10 | 10 |
11 | 11 | / |
12 | 12 | / |
13 | 13 | / |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
Bu pin çıkışına gelince, her iki yuvarlak kablodaki siyah teller OBD2 OBDII erkek ve dişi konnektörlerin Pin 4'üne bağlanır.Kablolu 8 pin vardır, bu nedenle OBD2 erkek fişinden ortak OBD2 dişi konektöre giden yuvarlak kabloda 8 adet 26AWG tel vardır.OBD2 erkek fişinin Volvo dişi konnektörüne 16 pininin tamamı kablolanmıştır, bu nedenle OBD2 erkek fişinden Volvo OBD2 dişi konnektöre giden kabloda 16 adet 26AWG tel vardır.
Pin ataması veya pin çıkışı şu şekilde de olabilir:
OBD2 erkek fiş | Volvo OBD2 dişi konnektör | ortak OBD2 dişi konnektör |
1 | 1 | 1 |
2 | 2 | 2 |
3 | 3 | 3 |
4 | 4 | 4 |
5 | 5 | 5 |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | 8 |
9 | 9 | 9 |
10 | 10 | 10 |
11 | 11 | 11 |
12 | 12 | 12 |
13 | 13 | 13 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
Bu pin çıkışına gelince, OBD2 OBD erkek ve dişi konnektörlerin 16 pininin tamamı kablolanmıştır, bu nedenle her iki yuvarlak kabloda 16 adet 26AWG tel vardır.
Pin ataması veya pin çıkışı da ihtiyaçlarınıza göre özelleştirilebilir.Daha fazla pin bağlanmasına gerek yok ise sadece ihtiyacınız olan pinleri bağlamanızı öneririz ve hammadde ve işçilik maliyeti daha düşük olduğu için fiyat daha düşük olabilir.
Uygulama
Bu Y kablosu bağlamak için kullanılır telematik, IoV (Araçların İnterneti) cihazları, filo yönetim cihazları, OBD2 GPS izleyicileri, OBD2 CAN programlama araçları, ECU ayarlama araçları veya araçların OBD2 dişi teşhis portlarına araç performans ayarlama araçları.
Bu OBD2 OBDII Y Kablosu, birden fazla telematik veya IoV cihazının bağlantı noktasının yeniden konumlandırılmasına veya bağlanmasına izin verir.Orijinal Volvo OBD2 dişi teşhis portunu gerekirse aletlerle orijinal konumundan çıkarın ve ardından bu OBD2 Y kablosunun ucundaki OBD2 erkek fişi orijinal Volvo OBD2 dişi teşhis portuna takın.Y uçlarının bir ucuna yedek Volvo OBD2 dişi konnektörü, araçtaki OBD2 dişi teşhis portunun orijinal konumuna geri takın.Ardından, Y uçlarının diğer ucundaki ortak OBD2 dişi konektöre bir telematik veya IoV cihazı bağlayabilirsiniz.Orijinal konumuna kurulan OBD2 dişi konektöre başka bir telematik veya ayar cihazı da bağlayabilir veya bu OBD2 dişi konektörü gelecekte tanı amaçlı kullanım için hazır bırakabilirsiniz.Yedek Volvo OBD2 dişi konektörü hazır bırakırsanız ve ardından ortak OBD2 dişi konektöre bağlı telematik veya IoV cihazını gizlerseniz, paneli açmadan bu cihazları taktığınızı kimse bilmeyecek.
Bu kablo, OBD2 teşhis cihazlarını veya tarayıcıları bağlamak için de kullanılabilir veya arıza kodu okuyucuları.
