Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| OBD2 erkek fiş pimleri: | bakır, nikel veya altınla kaplanmış | OBD2 dişi konnektörünün terminalleri: | bakır, nikel veya altınla kaplanmış |
|---|---|---|---|
| Volvo OBD2 dişi konnektörü: | orijinalin eşdeğeri | Ortak OBD2 dişi konnektörü: | Ket terminalleri ile standart |
| Test yapmak: | %100 açık, kısa devre ve eksik tel testi | Aşırı kalmış parçanın malzemesi: | PVC |
| Vurgulamak: | OBD2 Y Kablosu,Kablolar,kablo bölücü |
||
OBD 2 OBD2 Splitter Y Kablosu J1962 Ford Arabaları için 16 Pin Split Wire Harness
Özellikleri
| OBD2 erkek fiş | Standart, 12V/24V |
| OBD2 erkek fişinin iğneleri | bakır, nikel veya altınla kaplanmış |
| OBD2 erkek fişinin fazla kalıplanması | Düz |
| Volvo OBD2 kadın bağlantısı | Orijinal eşdeğer |
| Ortak OBD2 dişi bağlantısı | standart, KET terminalleri ile |
| Kadın OBD2 bağlantılarının terminalleri | bakır, nikel veya altınla kaplanmış |
| Kadın OBD2 konektörünün fazla kalıplanması | Düz |
| Aşırı kalıplandırılmış parça malzemesi | PVC |
| Kablo şekli | yuvarlak |
| Kablo | 26AWG, saf bakır |
| Erkek ve dişi OBD2 bağlantılarının malzemesi | PA66 |
| Pin atama veya pin out | özel |
| Kablo uzunluğu | özel |
| Temas direnci | En fazla 3 ohm. |
| İzolasyon Direnci | 5M ohm dakika. |
| Çalışma sıcaklığı | -25°C ~ +85°C |
| Deneme | % 100 açık, kısa ve yanlış kablo testi |
| Test Voltajı | DC300V 5M ohm/10ms |
| Garanti | 1 yıl |

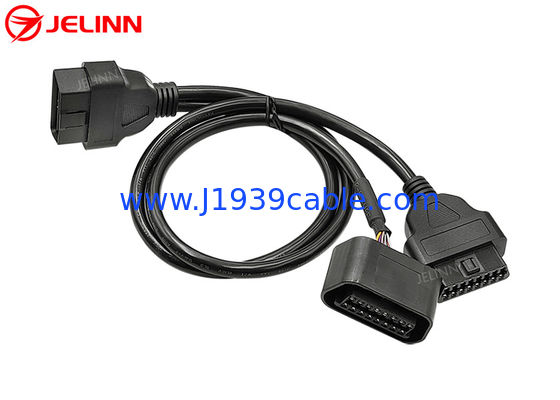

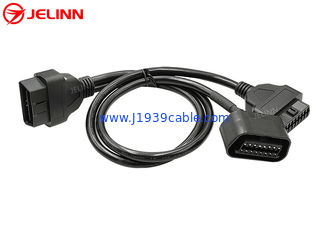

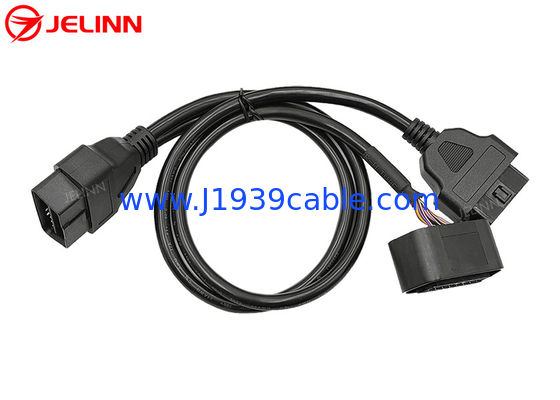

Bu, OBD2 erkek fişinin 3 ucundan oluşan bir Y kablosu, bir yedek Volvo OBD2 kadın fiş ve ortak bir OBD2 kadın fiş.
OBD2 OBDII erkek fişinin ortasında bir boşluk vardır. Bu tür bir OBD2 erkek fiş 24V/12V araçların OBD2 kadın portlarına bağlanabilir.
Genel OBD2 OBDII J1962 dişi bağlantısı kaliteli dayanıklı KET terminalleri ile,cihazların sık sık takıldığı ve açıldığı bir test veya teşhis ortamı için daha uygundur..
16-Pin OBD2 OBDII kadın ve erkek konektörlerinin uçlarındaki aşırı şekillendirilmiş plastik enjeksiyon kısmı kabloyu düz çıkarır.
OBD2 OBDII kadın ve erkek konektörlerinin uçları için farklı kalıplar yapabiliriz. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirementsAyrıca, sipariş miktarı 5000 pcs veya daha fazla olduğu sürece ücretsiz bile yapabiliriz.
Pin atama veya pin out
Pin atama veya pin çıkışı şöyle olabilir:
| OBD2 erkek fiş | Volvo OBD2 kadın bağlantısı | ortak OBD2 dişi konektörü |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Bu düğmeye gelince, iki yuvarlak kablodaki siyah teller, OBD2 OBDII erkek ve dişi bağlantılarının 4 numaralı düğmesine bağlı.Bu yüzden OBD2 erkek fişinden ortak OBD2 kadın konektörüne 8 adet 26AWG kablosu var.OBD2 erkek fişinin Volvo kadın fişine tüm 16 iğnesi kablolu, yani kabloda 26AWG'nin 16 teli var.
Pin atama veya pin dışarı da böyle olabilir:
| OBD2 erkek fiş | Volvo OBD2 kadın bağlantısı | ortak OBD2 dişi konektörü |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Bu düğmeye gelince, OBD2 OBD erkek ve dişi bağlantılarının tüm 16 düğmesi kablolu, yani her iki yuvarlak kabloda da 16 adet 26AWG kablo var.
Pin atama veya pin dışarı da ihtiyaçlarınıza göre özelleştirilebilir.Biz sadece ihtiyacınız olan gerekli iğne bağlamak öneririz ve fiyat daha düşük olabilir çünkü hammadde ve işgücü maliyeti daha düşük.
Uygulama
Bu Y kablosu bağlantı için kullanılır.Telematik, IoV (Araçların İnterneti) cihazları, filo yönetimi cihazları, OBD2 GPS izleyicileri, OBD2 CAN programlama araçları,ECU ayarlama aletleri veya araç performans ayarlama aletleri, araçların OBD2 kadın teşhis portlarına.
Bu OBD2 OBDII Y Kablosu, birden fazla telematik veya IoV cihazının port yer değiştirmesini veya bağlantısını sağlar. Take the original Volvo OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Volvo OBD2 female diagnostic portY uçlarının bir ucunda yedek Volvo OBD2 dişi bağlantısını otomobilde OBD2 dişi teşhis bağlantısının orijinal konumuna yerleştirin.Sonra bir telematik veya IoV cihazı Y uçlarının diğer ucunda ortak OBD2 kadın konektör bağlayabilirsiniz. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureEğer yedek Volvo OBD2 kadın bağlantısını kullanılabilir bırakır ve sonra ortak OBD2 kadın bağlantısına bağlı telematik veya IoV cihazını saklarsanız,o zaman kimse panelin açılmadan bu cihazları kurduğunu bilemez..
Bu kablo ayrıca OBD2 tanı cihazlarını veya tarayıcılarını veyaHata kodu okuyucuları.
