Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| OBD2 erkek fiş pimleri: | bakır, nikel veya altınla kaplanmış | OBD2 dişi konnektörünün terminalleri: | bakır, nikel veya altınla kaplanmış |
|---|---|---|---|
| Test yapmak: | %100 açık, kısa devre ve eksik tel testi | Test gerilimi: | DC300V 5M ohm/10ms |
| Vurgulamak: | Sgw geçiş güvenlik geçidi FCA Sgw,12+8 bypass kablosu,Jeep pusula OBD kablosu |
||

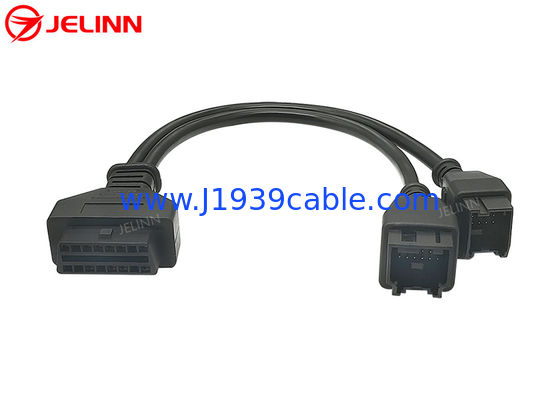

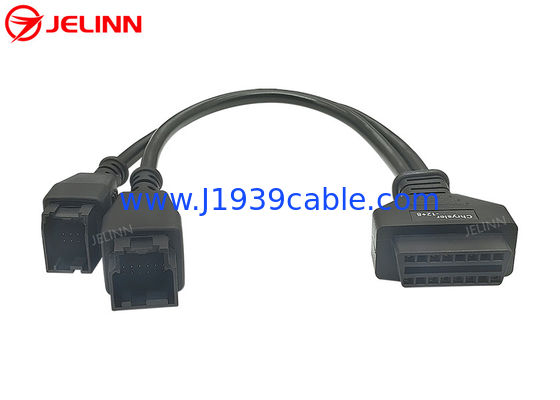

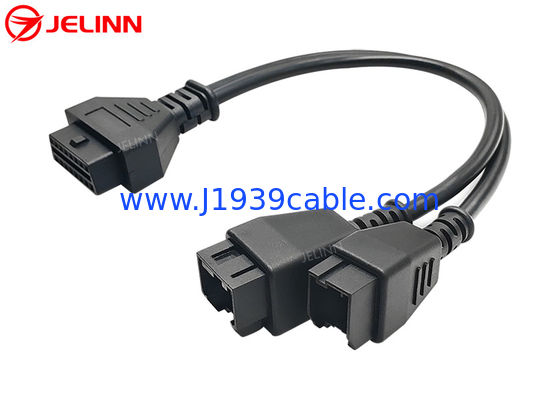

12 8pin Jeep Pusula OBD Araba Kablosu 12+8 Pin Bypass Güvenlik Geçidi SGW Kablo BağlantısıChrysler Jeep Dodge RAM FCA Alfa Fiat için
Özellikleri
| OBD2 erkek fiş | Standart |
| OBD2 erkek fişinin iğneleri | bakır, nikel veya altınla kaplanmış |
| OBD2 erkek fişinin fazla kalıplanması | Düz |
| Hyundai ve Kia OBD2 kadın bağlantısı | Orijinal eşdeğer |
| Ortak OBD2 dişi bağlantısı | standart, KET terminalleri ile |
| Kadın OBD2 bağlantılarının terminalleri | bakır, nikel veya altınla kaplanmış |
| Kadın OBD2 konektörünün fazla kalıplanması | Düz |
| Aşırı kalıplandırılmış parça malzemesi | PVC |
| Kablo şekli | yuvarlak |
| Kablo | 26AWG, saf bakır |
| Erkek ve dişi OBD2 bağlantılarının malzemesi | PA66 |
| Pin atama veya pin out | özel |
| Kablo uzunluğu | özel |
| Temas direnci | En fazla 3 ohm. |
| İzolasyon Direnci | 5M ohm dakika. |
| Çalışma sıcaklığı | -25°C ~ +85°C |
| Deneme | % 100 açık, kısa ve yanlış kablo testi |
| Test Voltajı | DC300V 5M ohm/10ms |
| Garanti | 1 yıl |
Bu bir Y kablosu, 3 ucunda bir OBD2 erkek fiş, bir Hyundai ve Kia OBD2 kadın fiş ve bir de ortak bir OBD2 kadın fiş.
Genel OBD2 OBDII J1962 dişi bağlantısı kaliteli dayanıklı KET terminalleri ile,cihazların sık sık takıldığı ve açıldığı bir test veya teşhis ortamı için daha uygundur..
16-Pin OBD2 OBDII kadın ve erkek konektörlerinin uçlarındaki aşırı şekillendirilmiş plastik enjeksiyon kısmı kabloyu düz çıkarır.
OBD2 OBDII kadın ve erkek konektörlerinin uçları için farklı kalıplar yapabiliriz. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirementsAyrıca, sipariş miktarı 5000 pcs veya daha fazla olduğu sürece ücretsiz bile yapabiliriz.
Pin atama veya pin out
Pin atama veya pin çıkışı şöyle olabilir:
| OBD2 erkek fiş | Hyundai ve Kia OBD2 kadın bağlantısı | ortak OBD2 dişi konektörü |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 + 5 | 4 + 5 | 4 + 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Bu düğmeye gelince, OBD2 OBDII erkek ve dişi konektörlerinin Pin 4 ve Pin 5'i kısa bir tel ile birbirine bağlanır. Ana kablodaki siyah tel Pin 4 veya Pin 5'e bağlanır.Dokuz tane iğne var., ancak kabloda OBD2 erkek fişinden ortak OBD2 kadın konektörüne 26AWG'nin 8 kablosu var.Yani kabloda 16 adet 26AWG kablosu var. OBD2 erkek fişinden Hyundai ve Kia OBD2 kadın fişine..
Pin atama veya pin dışarı da böyle olabilir:
| OBD2 erkek fiş | Hyundai ve Kia OBD2 kadın bağlantısı | ortak OBD2 dişi konektörü |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Bu düğmeye gelince, OBD2 OBD erkek ve dişi bağlantılarının tüm 16 düğmesi kablolu, yani her iki kabloda da 16 adet 26AWG kablo var.
Pin atama veya pin dışarı da ihtiyaçlarınıza göre özelleştirilebilir.Biz sadece ihtiyacınız olan gerekli iğne bağlamak öneririz ve fiyat daha düşük olabilir çünkü hammadde ve işgücü maliyeti daha düşük.
Uygulama
Bu Y kablosu bağlantı için kullanılır.Telematik, IoV cihazları, filo yönetimi cihazları, OBD2 GPS izleyicileri, OBD2 CAN programlama araçları, ECU ayarlama araçları veya araç performans ayarlama araçları, araçların 16 pinli OBD2 dişili teşhis portlarına.
Bu OBD2 OBDII Y Kablosu, birden fazla telematik veya IoV cihazının port yer değiştirmesini veya bağlantısını sağlar. Take the original Hyundai and Kia OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Hyundai and Kia OBD2 female diagnostic port. Y uçlarının bir ucunda defle ile yedek Hyundai ve Kia OBD2 dişili konektörünü otomobildeki OBD2 dişili teşhis portunun orijinal konumuna yerleştirin.Sonra bir telematik veya IoV cihazı Y uçlarının diğer ucunda ortak OBD2 kadın konektör bağlayabilirsiniz. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureEğer yedek Hyundai ve Kia OBD2 kadın bağlantısını kullanılabilir bırakırsanız ve sonra ortak OBD2 kadın bağlantısına bağlı telematik veya IoV cihazını gizlerseniz,o zaman kimse panelin açılmadan bu cihazları kurduğunu bilemez..
Bu kablo ayrıca OBD2 tanı cihazlarını veya tarayıcılarını veyaHata kodu okuyucuları(uygun yazılımla).
